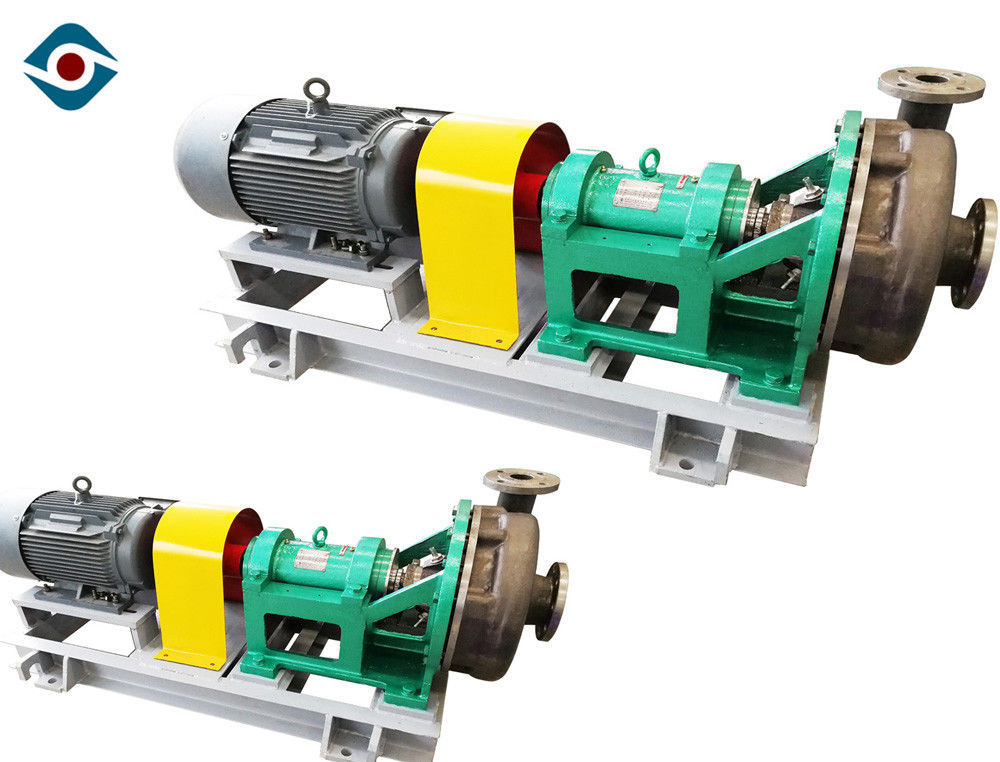

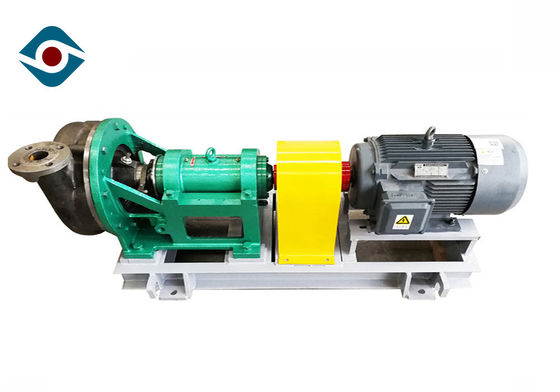

Résistance à la corrosion horizontale à grande vitesse de pompe centrifuge de cas de fente

Résistance à la corrosion horizontale à grande vitesse de pompe centrifuge de cas de fente

Caractéristiques

• Roue à aubes : La roue à aubes a deux types comprenant la roue à aubes fermée standard et la roue à aubes ouverte. La roue à aubes fermée a l'adaptabilité forte aux conditions de travail et a la caractéristique du rendement élevé et de la basse cavitation. La roue à aubes ouverte convient à donner des médias biphasés de vapeur-liquide et de solide-liquide.

• Corps de la pompe : Le corps de la pompe est double volute si le diamètre est plus de 80mm, avec la petite force radiale, l'anneau remplaçable et l'anneau flushable. Le corps de la pompe et la couverture de pompe scellée par la garniture compressible en métal.

• Joint d'axe : Le joint d'axe comprenant le joint d'étanchéité et le joint mécanique, et le rebond maximum d'axe est à moins de 0.05mm.

Données de performance

Capacité : 8 | ³ /h de 800 m
Tête : 10 | 90 m
Efficacité maximale : 70%
Diamètre : 200mm~470mm
NPSH : 1.4m~4.5m
Puissance maximum permise de moteur : 315 kilowatts
Dimension particulaire maximum permise : 20 millimètres
Type de joint : Joint dynamique de garniture du joint de joint mécanique
Poids de pompe : jusqu'à 3000kg
T/MN : 1450 r/min
Matériel : Métal (selon des conditions de travail)

Structure

1. Étape unique, aspiration simple, type en porte-à-faux pompe centrifuge chimique.

2. La structure montée et par ligne centrale montée de pied sont disponible ; Enveloppe fendue de radial.

3. Les incidences sont pièce rotatoire réglable installée dans le logement d'incidence.

4. Débouché de pompe d'un côté d'enveloppe.

5. Le joint mécanique est adopté comme cachetage d'axe.

6. Direct a couplé par le type accouplements ou accouplements flexibles de griffe.

Dimension d'installation

Application des champs

1, toute la température et densité d'acide sulfurique, acide nitrique, acide inorganique d'acide organique d'acide phosphorique d'acide chlorhydrique

2, hydroxyde de sodium anhydre de carbonate de sodium sur toute la température et une densité et une solution alcaline différente

3, toute la solution saline aimable

4, toute la sorte ont liquéfié les produits pétrochimiques, le composé organique et une matière première et des produits corrosifs différents.

Processus

Est ci-dessous le processus de la façon faire à un prix concurrentiel les pompes chimiques les pompes centrifuges horizontales de processus chimique, il vous aidera à connaître le processus de produit clairement.
