| Théorie: | Pompes centrifuges | Écoulement maximum: | 1000m3/h |
|---|---|---|---|
| Tête maximum: | 120M | Pression: | 1.6Mpa |
| couleur: | Personnalisé | Standard ou non standard: | la norme |
| Nom: | Pompe chimique de moulage axialement dédoublée horizontale d'étape unique centrifuge de rendement él | Structure: | Pompe en une seule étape |
| Carburant: | électrique | Matériau: | Fonte, fonte/acier inoxydable, A51), alliage de Salut-Cr (A05 |
| Surligner: | horizontal split case centrifugal pump,industrial centrifugal pumps |
||

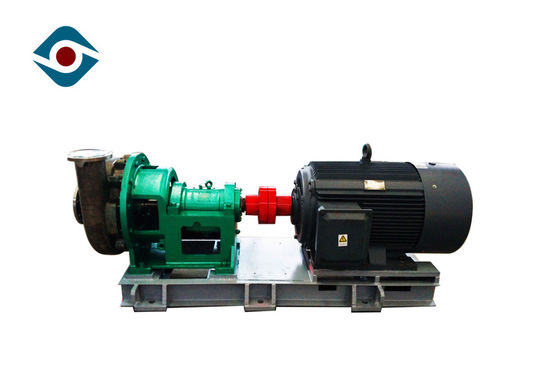

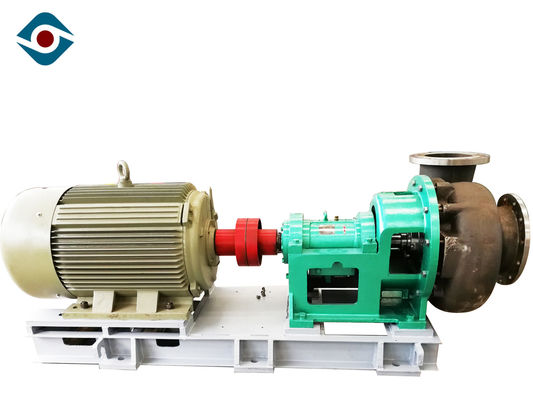

Pompe centrifuge horizontale d'aspiration de fin à plusieurs étages pour le liquide acide de produit chimique d'alcali
Caractéristiques
pompe centrifuge horizontale anti-corrosive et résistante à l'usure
structure générale actuelle : appui de parenthèse et forme de porte arrière
entretien sûr et commode
grande interchangeabilité
suit le niveau de HG20592-2000PN16Mpa
roue à aubes intégrale de bâti
le corps de la pompe adopte la conception de canal large d'écoulement
approprié au milieu de contenu, de grande viscosité et facile solide élevé de cristallisation
Données de performance
Capacité : 8 | ³ /h de 800 m
Tête : 10 | 90 m
Efficacité maximale : 70%
Diamètre : 200mm~470mm
NPSH : 1.4m~4.5m
Puissance maximum permise de moteur : 315 kilowatts
Dimension particulaire maximum permise : 20 millimètres
Type de joint : Joint dynamique de garniture du joint de joint mécanique
Poids de pompe : jusqu'à 3000kg
T/MN : 1450 r/min
Matériel : Métal (selon des conditions de travail)
Structure
| *1 | Vis de blocage | *8 | Chambre vice de roue à aubes | 15 | Bride de roulement avant | 22 | Bac à huile | *29 | Douille |
| 2 | Garniture | 9 | Joint circulaire | *16 | Incidence avant | 23 | Écrou d'ajustement | 30 | Anneau de joint de l'eau |
| *3 | Écrou de roue à aubes | *10 | Roue à aubes vice | 17 | Corps d'incidence | 24 | Vis d'approche | 31 | Remplisseur |
| 4 | Joint circulaire | *11 | Chambre d'emballage | 18 | Parenthèse d'incidence | 25 | Parenthèse de corps d'incidence | 32 | Joint circulaire |
| *5 | Roue à aubes | 12 | Joint circulaire | *19 | Incidence arrière | *26 | axe | *33 | clés |
| *6 | Corps de la pompe | 13 | Bec de l'eau de rinçage | 20 | Couverture d'incidence arrière | 27 | Couverture de bouclier | ||
| 7 | Joint circulaire | 14 | L'eau maintenant le plat | 21 | Clé | 28 | Glande d'emballage |
Dimension d'installation
Paramètre technique
|
modèle |
Représentation d'eau propre |
||||||
|
écoulement (m3/h) |
tête (m) |
vitesse (r/min) |
maximum efficacité (%) |
NPSH (NPSHr) m |
poids principal de pompe Kilogramme |
composant d'axe |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1,1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1,1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1,1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1,1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1,4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1,5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1,7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1,7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1,5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1,7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2,0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2,0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2,0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1,9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2,5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2,5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2,8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3,2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3,4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3,6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3,8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4,2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4,2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4,5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5,2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6,5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6,5 |
910 |
90 |
Détails
Application des champs
Notre service
période 1.Warranty : un an (attention : La gamme de la garantie de la machine n'incluent pas les pièces de rechange avariables ;
Pour d'autres pièces, fournissant de nouvelles pièces libres pour des clients dans la période de garantie)
2. Soutien pour la technique pour le réservoir d'eau de mélange d'acier inoxydable
train 3.Free utilisant la machine et la réparation libre
