Détails sur le produit:
Conditions de paiement et expédition:
|
| Théorie: | Pompes centrifuges | Débit: | 8-1000m3/h |
|---|---|---|---|
| Tête: | 15-120m | Pression: | 1.6Mpa |
| Liquid: | Acide et alcali | marque: | Yongyi de Chengdu |
| couleur: | Personnalisé | OEM: | Bienvenue |
| Lubrification: | Graisse et pétrole | ||
| Surligner: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||
Pompe centrifuge d'étape unique horizontale, pompe chimique centrifuge électrique
Données techniques
|
Modèle : pompe centrifuge de WD-séries |
Type de roue à aubes : moitié fermée ouverte |
| Taille de décharge : 40mm~200mm | Taille d'admission : 50mm~250mm |
| Capacité : 8 | ³ /h de 800 m | Tête : 10 | 90 m |
| Efficacité maximale : 70% | Dimension particulaire maximum permise : 20 millimètres |
| Type de joint : joint mécanique/joint dynamique/joint d'étanchéité | T/MN : 1450 r/min |
Description de produit
les pompes de WD-séries sont les pompes centrifuges anticorrosion horizontales, avec le canal d'écoulement spacieux de roue à aubes et la représentation hydraulique supérieure. Le linceul arrière de la roue à aubes est équipé de la lame arrière, qui peut réduire la fuite de médias. Afin de récupérer la représentation de la pompe quand des composants de passage d'écoulement sont portés et le dispositif de réglage corrodé et axial est équipé pour ajuster l'espace entre l'instigateur et le corps de la pompe. Les types variables d'axe scellent (joint mécanique y compris, joint dynamique + joint d'étanchéité, joint dynamique + joint de type k) sont adoptés pour répondre aux exigences de cachetage d'axe pour porter des médias variables
Structure
| *1 | Vis de blocage | *8 | Chambre vice de roue à aubes | 15 | Bride de roulement avant | 22 | Bac à huile | *29 | Douille |
| 2 | Garniture | 9 | Joint circulaire | *16 | Incidence avant | 23 | Écrou d'ajustement | 30 | Anneau de joint de l'eau |
| *3 | Écrou de roue à aubes | *10 | Roue à aubes vice | 17 | Corps d'incidence | 24 | Vis d'approche | 31 | Remplisseur |
| 4 | Joint circulaire | *11 | Chambre d'emballage | 18 | Parenthèse d'incidence | 25 | Parenthèse de corps d'incidence | 32 | Joint circulaire |
| *5 | Roue à aubes | 12 | Joint circulaire | *19 | Incidence arrière | *26 | axe | *33 | clés |
| *6 | Corps de la pompe | 13 | Bec de l'eau de rinçage | 20 | Couverture d'incidence arrière | 27 | Couverture de bouclier | ||
| 7 | Joint circulaire | 14 | L'eau maintenant le plat | 21 | Clé | 28 | Glande d'emballage |
Caractéristiques de roue à aubes
1) La roue à aubes est conçue en tant que la roue à aubes ouverte, la roue à aubes semi-ouverte, la roue à aubes de vortex et roue à aubes fermée.
2) La roue à aubes fermée est conçue comme roue à aubes de large-écoulement selon le principe de l'écoulement multiphasé, qui est salutaire au passage du milieu solide sans obstruer
3) La roue à aubes est conçue avec les lames arrières, et les lames de dos d'avant sont utilisées pour empêcher le milieu de retourner vers l'orifice d'admission de pompe.
4) Les lames sont utilisées pour réduire la pression axiale de fuite et pour équilibrer la force axiale.
5) La roue à aubes est montée sur l'axe avec un ajustement conique pour l'assemblée et le démontage faciles.
6) La roue à aubes est attachée avec l'écrou de roue à aubes et la vis de blocage.
Application
Elle est très utilisée en huile de pétrole, industrie chimique, caoutchouc, cuir, industrie alimentaire, graisse, chaudières, construction, entretien des routes, pharmaceutique, les plastiques, le caoutchouc, le textile de fibre synthétique, l'impression et teinture et d'autres champs industriels.
Dimension d'installation

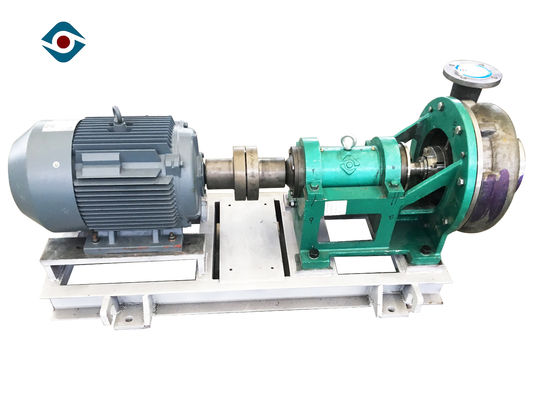

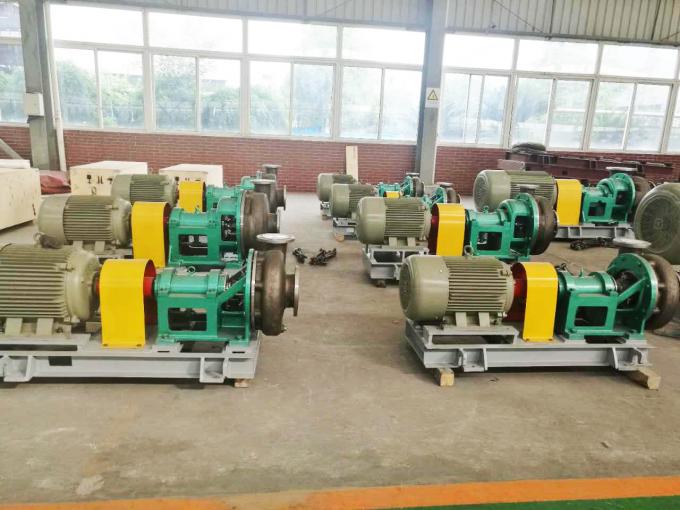

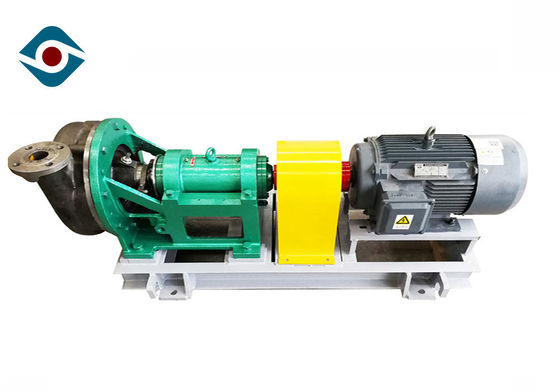

Image de produit
FAQ
1. Q : Êtes-vous un fabricant ou une société commerciale ?
A : Nous sommes un fabricant établi en 1995, fabricant professionnel de la pompe de produit-processus et mélangeur économiseur d'énergie avec l'expérience de plus de 20 ans.
2. Q : Quel est votre délai de livraison ?
A : L'ordre en lots sera embarqué dans un délai de 40 jours ouvrables après réception du dépôt.
3. Q : Quelle est votre politique de service de garantie ?
A : 12 mois pour tous les produits, et garantie de quelques produits est 24months.
4. Q : Quelle information que je dois offrir pour la citation ?
A : Milieu : __________pH : ______
Densité : La température de _____: _______
Capacité/écoulement : Tête de ________m3/h : _________m
Tension : Fréquence de ____________V : _________Hz
Puissance : _____________KW
5. Q : Quelle est votre quantité minimum ?
A : Un ensemble est également bien accueilli à nous.
