Détails sur le produit:
Conditions de paiement et expédition:
|
| Théorie: | Pompe d'écoulement axial | Débit: | 500-13000m3/h |
|---|---|---|---|
| Tête: | 2-8m | DN: | 300-1100mm |
| tension: | 380V/Customized | Garantie: | 1 année |
| couleur: | Personnalisé | Structure: | Pompe en une seule étape |
| Surligner: | horizontal axial flow propeller pump,axial flow centrifugal pump |
||
Aspiration simple submersible horizontale de rendement élevé de pompe d'écoulement axial de grande capacité
Produit Desription
la pompe d'écoulement axial chimique de ZW-séries est la pompe en porte-à-faux en une seule étape. Elle adopte la structure de porte avant-ouverte. Cette structure est très simple et commode pour le maintien, parce que le corps et la canalisation de la pompe ne sont pas nécessaires pour être démontés. Le corps de la pompe est soutenu de son milieu ; l'alignement du rotor est bon ; le joint d'étanchéité est adopté, une fois particulièrement requis, joint mécanique peut être adopté pour le joint. L'instigateur et l'aspiration équipent le match d'un gicleur très bien. Si transferringabrasive les matériaux, la seule nécessité de chose de faire est de changer la roue à aubes et le bec d'aspiration. De cette façon, la durée de vie du corps de la pompe est augmentée.
Paramètre technique
pompe d'écoulement axial horizontale de ZW-séries
| Non. | Modèle |
Écoulement m3/h |
Tête m |
Vitesse tournante r/min |
Puissance de moteur Kilowatt |
| 1 | ZW300 | 800-1000 | 2-8 | 600-1450 | 40-50 |
| 2 | ZW350 | 800-1200 | 2-6 | 600-1450 | 40-55 |
| 3 | ZW400 | 1000-2000 | 2-8 | 600-1000 | 45-60 |
| 4 | ZW500 | 1500-3200 | 2-7 | 570-980 | 50-65 |
| 5 | ZW600 | 2000-3500 | 2-7 | 300-750 | 50-65 |
| 6 | ZW700 | 3000-6000 | 2-7 | 300-600 | 60-70 |
| 7 | ZW760 | 4000-7600 | 2-6 | 300-600 | 60-70 |
| 8 | ZW820 | 5000-9000 | 2-5 | 200-500 | 60-73 |
| 9 | ZW1100 | 8000-13000 | 2-6.5 | 200-475 | 65-75 |

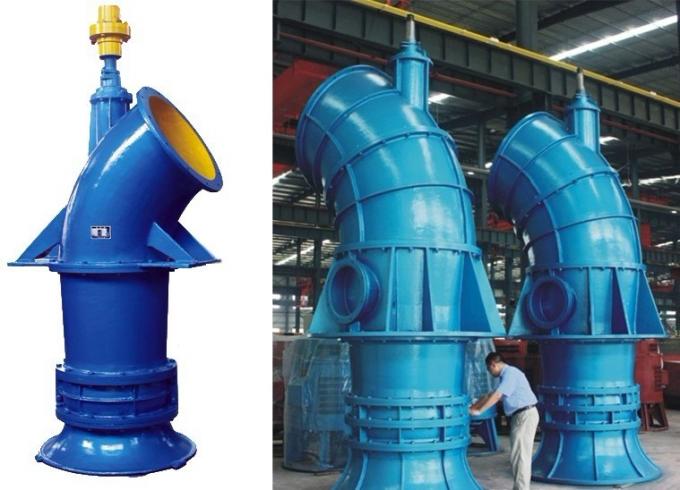

pompe d'écoulement axial verticale de ZL-séries
| Non. | Modèle |
Écoulement m3/h |
Tête m |
Vitesse tournante r/min |
Puissance de moteur Kilowatt |
| 1 | ZL300 | 500-800 | 2-8 | 600-1450 | 40-50 |
| 2 | ZL350 | 550-1000 | 2-8 | 600-1450 | 40-55 |
| 3 | Zl400 | 600-1600 | 2-8 | 600-1000 | 45-60 |
| 4 | ZL500 | 1200-2200 | 2-6 | 570-750 | 50-65 |
| 5 | ZL600 | 2000-3000 | 2-6 | 300-750 | 50-65 |
| 6 | ZL700 | 3000-6000 | 1-5 | 300-600 | 60-70 |
| 7 | ZL800 | 5000-9000 | 1-5 | 200-500 | 60-73 |
| 8 | ZL950 | 6000-11000 | 1-4 | 200-500 | 60-77 |
| 9 | ZL1050 | 8000-12000 | 1-4 | 100-400 | 64-77 |
| 10 | ZL1300 | 9000-15000 | 1-3 | 100-300 | 65-78 |
Structure
| 1 | Écrou de roue à aubes | 8 | Pièce d'emballage | 15 | accouplement | 22 | joint de cadre | 29 | remplisseur |
| 2 | Couverture de cachetage | 9 | Base d'incidence | 16 | accouplement | 23 | Abaissez soutenir la couverture supérieure | 30 | Couverture de cachetage |
| 3 | joint | 10 | joint de cadre | 17 | moteur | 24 | Abaissez soutenir la couverture inférieure | 31 | roue à aubes |
| 4 | gaine | 11 | abaissez l'incidence | 18 | Écrou rond | 25 | Couverture de emballage | ||
| 5 | axe | 12 | base | 19 | couverture supérieure d'incidence | 26 | bec | ||
| 6 | douille | 13 | Base de moteur | 20 | incidence supérieure | 27 | Anneau de joint de l'eau | ||
| 7 | Corps de la pompe | 14 | Indicateur d'huile | 21 | Cas d'incidence | 28 | Couverture de pompe |
Caractéristiques
1) Adoptant l'excellent modèle hydraulique à l'étranger et adoptant la technologie avancée d'analyse de simulation sur ordinateur (Pro/E, CFD et d'autres plates-formes logiciel), la pompe a l'excellente représentation et la fiabilité et la stabilité élevées. Elle adopte l'appui de pied, rotor en porte-à-faux, excellente structure hydraulique, forme avancée de joint d'axe, type à vitesse réduite opération, non seulement la pompe fonctionne sans à-coup, mais également la fiabilité est haute. Ce type de pompe a le rendement élevé, la zone de rendement élevé et la bonne représentation d'anti-cavitation.
2) Absorbez entièrement les avantages des pompes d'écoulement axial à la maison et à l'étranger, la pompe axiale de ZW-séries a la caractéristique de la structure simple, de l'entretien commode et de l'opération fiable.
3) La sélection matérielle du composant de surintensité de pompe est raisonnable. Le matériel a la longue durée de vie et répond à l'usage-résistance et aux exigences anticorrosion de la boue pour donner différentes conditions de médias.
4) Le phoque d'axe adopte deux genres de formes de joint : joint d'étanchéité et joint mécanique, qui est commode pour que l'utilisateur choisisse la forme appropriée de joint d'axe selon la situation réelle.
Le matériel choisissent
Nous offrons CD4MCu, Cr30, 304, 304L, 316L, 904L (UB-6), 20# et quelques autres matériaux pour que vous choisissiez.
| Industrie | Station | Matériel court de roue à aubes et de tuyau d'aspiration |
| industrie phosphoreuse d'engrais | station de clignotant | Cr30 |
| station de concentration en acide phosphorique | 904L | |
| D'autres industries | station concentrée de cycle | CD4MCu, Cr30, 304, 304L, 316, alliage 316L, 904L (UB-6), 20# et d'autres matériaux |

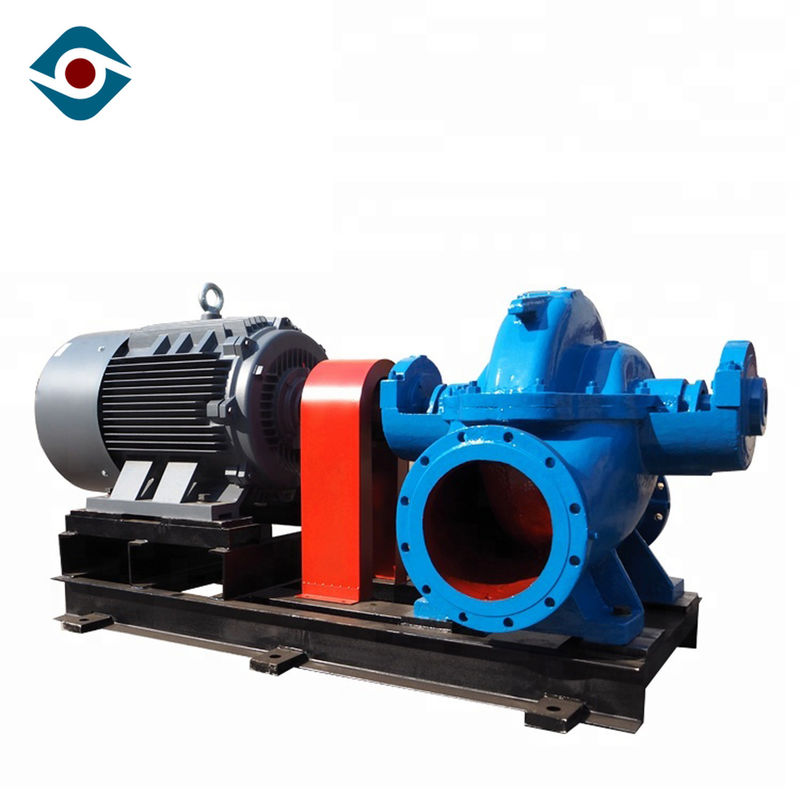

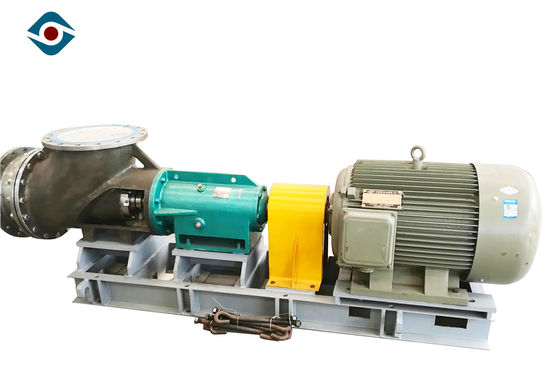

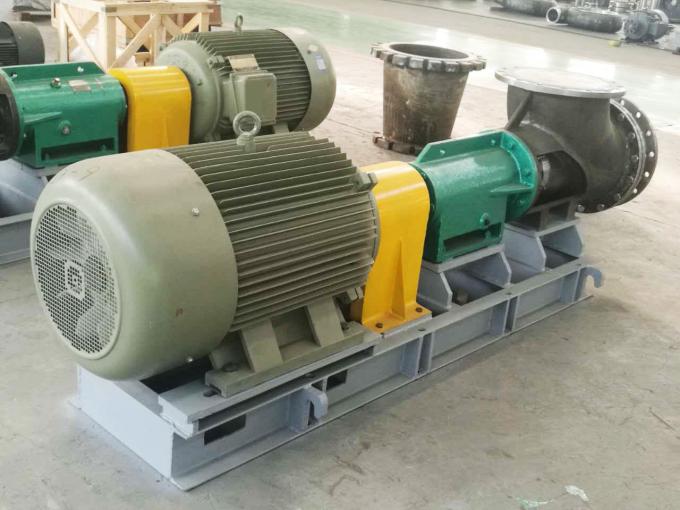

Image de produit
FAQ
1. Q : Êtes-vous un fabricant ou une société commerciale ?
A : Nous sommes un fabricant établi en 1995, fabricant professionnel de la pompe de produit-processus et mélangeur économiseur d'énergie avec l'expérience de plus de 20 ans.
2. Q : Quel est votre délai de livraison ?
A : L'ordre en lots sera embarqué dans un délai de 40 jours ouvrables après réception du dépôt.
3. Q : Quelle est votre politique de service de garantie ?
A : 12 mois pour tous les produits, et garantie de quelques produits est 24months.
4. Q : Quelle information que je dois offrir pour la citation ?
A : Milieu : __________pH : ______
Densité : La température de _____: _______
Capacité/écoulement : Tête de ________m3/h : _________m
Tension : Fréquence de ____________V : _________Hz
Puissance : _____________KW
5. Q : Quelle est votre quantité minimum ?
A : Un ensemble est également bien accueilli à nous.
