Détails sur le produit:
Conditions de paiement et expédition:
|
| Théorie: | Pompe d'écoulement axial | Débit: | 500-13000m3/h |
|---|---|---|---|
| Tête: | 2-8m | DN: | 300-1100mm |
| tension: | 380V/Customized | Garantie: | 1 année |
| couleur: | Personnalisé | Nom du produit: | Pompe d'hélices d'écoulement axial |
| Mettre en évidence: | pompes d'hélices d'écoulement axial,pompe d'hélices horizontale d'écoulement axial |
||
La pompe d'écoulement axial horizontale d'étape unique, a axialement dédoublé la pompe centrifuge de roue à aubes
Description de produit
Données de spécifications
|
|
Modèle : pompe axiale horizontale de ZW-séries |
| Taille de décharge : 300mm~1300mm | |
| Taille d'admission : 300mm~1300mm | |
| Capacité : ³ /h de 800~13000 m | |
| Tête : 2~8 m | |
| Efficacité maximale : 73% | |
| NPSH : 0m~1m | |
| Puissance maximum permise de moteur : 315 kilowatts | |
| Roue à aubes | Dimension particulaire maximum permise : 20 millimètres |
| Palettes : 5/6 | Type de joint : joint mécanique/joint dynamique/joint d'étanchéité |
| Type : moitié fermée ouverte | Poids de pompe : jusqu'à 3000kg |
| Matériel : Métal (selon des conditions de travail) | T/MN : 1450 r/min |
Paramètre technique
pompe d'écoulement axial horizontale de ZW-séries
|
Non. |
Modèle |
Écoulement m3/h |
Tête m |
Vitesse tournante r/min |
Puissance de moteur Kilowatt |
|
1 |
ZW300 |
800-1000 |
2-8 |
600-1450 |
40-50 |
|
2 |
ZW350 |
800-1200 |
2-6 |
600-1450 |
40-55 |
|
3 |
ZW400 |
1000-2000 |
2-8 |
600-1000 |
45-60 |
|
4 |
ZW500 |
1500-3200 |
2-7 |
570-980 |
50-65 |
|
5 |
ZW600 |
2000-3500 |
2-7 |
300-750 |
50-65 |
|
6 |
ZW700 |
3000-6000 |
2-7 |
300-600 |
60-70 |
|
7 |
ZW760 |
4000-7600 |
2-6 |
300-600 |
60-70 |
|
8 |
ZW820 |
5000-9000 |
2-5 |
200-500 |
60-73 |
|
9 |
ZW1100 |
8000-13000 |
2-6.5 |
200-475 |
65-75 |
pompe d'écoulement axial verticale de ZL-séries
|
Non. |
Modèle |
écoulement m3/h |
Tête m |
Vitesse tournante r/min |
Puissance de moteur Kilowatt |
|
1 |
ZL300 |
500-800 |
2-8 |
600-1450 |
40-50 |
|
2 |
ZL350 |
550-1000 |
2-8 |
600-1450 |
40-55 |
|
3 |
Zl400 |
600-1600 |
2-8 |
600-1000 |
45-60 |
|
4 |
ZL500 |
1200-2200 |
2-6 |
570-750 |
50-65 |
|
5 |
ZL600 |
2000-3000 |
2-6 |
300-750 |
50-65 |
|
6 |
ZL700 |
3000-6000 |
1-5 |
300-600 |
60-70 |
|
7 |
ZL800 |
5000-9000 |
1-5 |
200-500 |
60-73 |
|
8 |
ZL950 |
6000-11000 |
1-4 |
200-500 |
60-77 |
|
9 |
ZL1050 |
8000-12000 |
1-4 |
100-400 |
64-77 |
|
10 |
ZL1300 |
9000-15000 |
1-3 |
100-300 |
65-78 |
Structure
|
1 |
Écrou de roue à aubes |
8 |
Pièce d'emballage |
15 |
accouplement |
22 |
joint de cadre |
29 |
remplisseur |
|
2 |
Couverture de cachetage |
9 |
Base d'incidence |
16 |
accouplement |
23 |
Abaissez soutenir la couverture supérieure |
30 |
couverture de cachetage |
|
3 |
joint |
10 |
joint de cadre |
17 |
moteur |
24 |
Abaissez soutenir la couverture inférieure |
31 |
roue à aubes |
|
4 |
gaine |
11 |
abaissez l'incidence |
18 |
écrou rond |
25 |
Couverture de emballage |
|
|
|
5 |
axe |
12 |
base |
19 |
couverture supérieure d'incidence |
26 |
bec |
|
|
|
6 |
douille |
13 |
Base de moteur |
20 |
incidence supérieure |
27 |
Anneau de joint de l'eau |
|
|
|
7 |
Corps de la pompe |
14 |
Indicateur d'huile |
21 |
Cas d'incidence |
28 |
Couverture de pompe |

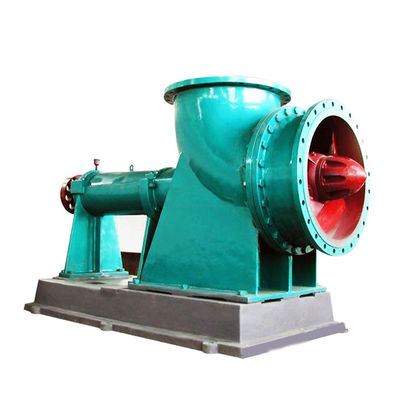

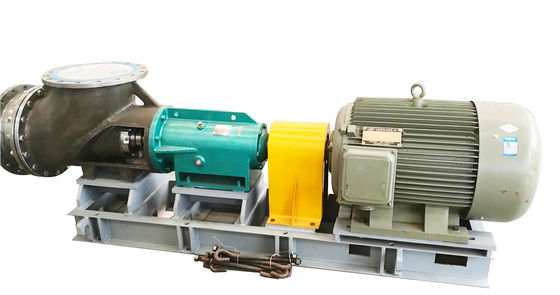

Image de produit
