Détails sur le produit:
Conditions de paiement et expédition:
|
| Max Flow: | 13000m3/h | Tête maximum: | 8m |
|---|---|---|---|
| DN: | 300-1100mm | Structure: | Single-stage Pump |
| Certification: | ISO9001 | Material: | Cast iron or stainless steel |
| Surligner: | axial flow propeller pumps,horizontal axial flow propeller pump |
||
Pompe d'hélices de large volume avec la pompe à moteur à écoulement axial/Mélangé-écoulement pour l'irrigation
Brève introduction
Il y a trois le type s de pompe centrifuge, y compris l'écoulement axial, l'écoulement mélangé et le flux radial. Le principe de fonctionnement axial de pompe est que le fluide est enfoncé une direction parallèle à l'axe de la roue à aubes dans le cours du leur traversent la pompe, ne changent pas leurs emplacements radiaux. Les pompes d'écoulement axial sont décrites par les débits les plus élevés et la plus basse tête.
Paramètre technique
pompe d'écoulement axial horizontale de ZW-séries
| Non. | Modèle |
Écoulement m3/h |
Tête m |
Vitesse tournante r/min |
Puissance de moteur Kilowatt |
| 1 | ZW300 | 800-1000 | 2-8 | 600-1450 | 40-50 |
| 2 | ZW350 | 800-1200 | 2-6 | 600-1450 | 40-55 |
| 3 | ZW400 | 1000-2000 | 2-8 | 600-1000 | 45-60 |
| 4 | ZW500 | 1500-3200 | 2-7 | 570-980 | 50-65 |
| 5 | ZW600 | 2000-3500 | 2-7 | 300-750 | 50-65 |
| 6 | ZW700 | 3000-6000 | 2-7 | 300-600 | 60-70 |
| 7 | ZW760 | 4000-7600 | 2-6 | 300-600 | 60-70 |
| 8 | ZW820 | 5000-9000 | 2-5 | 200-500 | 60-73 |
| 9 | ZW1100 | 8000-13000 | 2-6.5 | 200-475 | 65-75 |
pompe d'écoulement axial verticale de ZL-séries
| Non. | Modèle |
Écoulement m3/h |
Tête m |
Vitesse tournante r/min |
Puissance de moteur Kilowatt |
| 1 | ZL300 | 500-800 | 2-8 | 600-1450 | 40-50 |
| 2 | ZL350 | 550-1000 | 2-8 | 600-1450 | 40-55 |
| 3 | Zl400 | 600-1600 | 2-8 | 600-1000 | 45-60 |
| 4 | ZL500 | 1200-2200 | 2-6 | 570-750 | 50-65 |
| 5 | ZL600 | 2000-3000 | 2-6 | 300-750 | 50-65 |
| 6 | ZL700 | 3000-6000 | 1-5 | 300-600 | 60-70 |
| 7 | ZL800 | 5000-9000 | 1-5 | 200-500 | 60-73 |
| 8 | ZL950 | 6000-11000 | 1-4 | 200-500 | 60-77 |
| 9 | ZL1050 | 8000-12000 | 1-4 | 100-400 | 64-77 |
| 10 | ZL1300 | 9000-15000 | 1-3 | 100-300 | 65-78 |
Structure
| 1 | Écrou de roue à aubes | 8 | Pièce d'emballage | 15 | accouplement | 22 | joint de cadre | 29 | remplisseur |
| 2 | Couverture de cachetage | 9 | Base d'incidence | 16 | accouplement | 23 | Abaissez soutenir la couverture supérieure | 30 | Couverture de cachetage |
| 3 | joint | 10 | joint de cadre | 17 | moteur | 24 | Abaissez soutenir la couverture inférieure | 31 | roue à aubes |
| 4 | gaine | 11 | abaissez l'incidence | 18 | Écrou rond | 25 | Couverture de emballage | ||
| 5 | axe | 12 | base | 19 | couverture supérieure d'incidence | 26 | bec | ||
| 6 | douille | 13 | Base de moteur | 20 | incidence supérieure | 27 | Anneau de joint de l'eau | ||
| 7 | Corps de la pompe | 14 | Indicateur d'huile | 21 | Cas d'incidence | 28 | Couverture de pompe |
Caractéristiques
1) Adoptant l'excellent modèle hydraulique à l'étranger et adoptant la technologie avancée d'analyse de simulation sur ordinateur (Pro/E, CFD et d'autres plates-formes logiciel), la pompe a l'excellente représentation et la fiabilité et la stabilité élevées. Elle adopte l'appui de pied, rotor en porte-à-faux, excellente structure hydraulique, forme avancée de joint d'axe, type à vitesse réduite opération, non seulement la pompe fonctionne sans à-coup, mais également la fiabilité est haute. Ce type de pompe a le rendement élevé, la zone de rendement élevé et la bonne représentation d'anti-cavitation.
2) Absorbez entièrement les avantages des pompes d'écoulement axial à la maison et à l'étranger, la pompe axiale de ZW-séries a la caractéristique de la structure simple, de l'entretien commode et de l'opération fiable.
3) La sélection matérielle du composant de surintensité de pompe est raisonnable. Le matériel a la longue durée de vie et répond à l'usage-résistance et aux exigences anticorrosion de la boue pour donner différentes conditions de médias.
4) Le phoque d'axe adopte deux genres de formes de joint : joint d'étanchéité et joint mécanique, qui est commode pour que l'utilisateur choisisse la forme appropriée de joint d'axe selon la situation réelle.
Le matériel choisissent
Le matériel choisi est un de l'étape la plus importante pour produire la pompe. Le matériel devrait non seulement être résistance durable, mais également à l'abrasion et résistance à la corrosion basée sur la condition de travail. Voici la description d'un certain matériel :
La fonte fournit la force, la longévité, et la résistance à l'abrasion à haute résistance correspondant aux estimations à haute pression.
Les plastiques sont peu coûteux et fournissent la résistance étendue à la corrosion et à l'attaque chimique.
Les alliages d'acier inoxydable en acier et assurent la protection contre la corrosion de produit chimique et de rouille et ont des forces plus à haute résistance que des plastiques, correspondant aux estimations à haute pression.
Ce qui est plus, nous fournissons également l'autre matériel pour que vous choisissiez : CD4MCu, Cr30, 304, 304L, 316, 316L, 904L (UB-6), alliage 20#

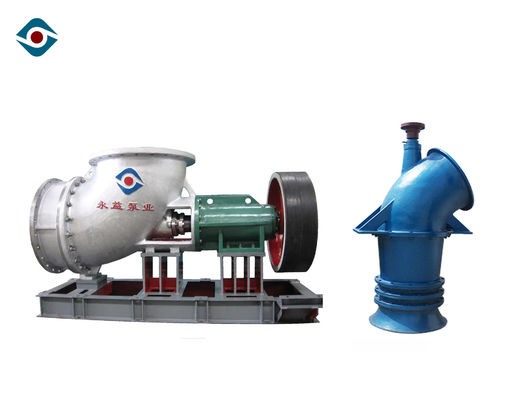

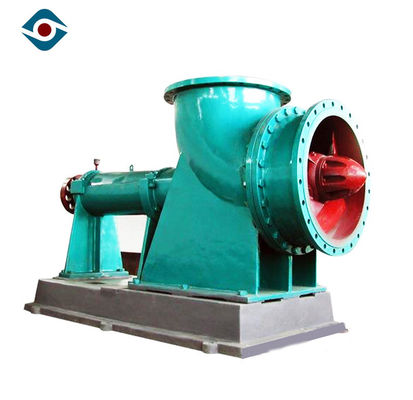

Image de produit
FAQ
1. Q : Êtes-vous un fabricant ou une société commerciale ?
A : Nous sommes un fabricant établi en 1995, fabricant professionnel de la pompe de produit-processus et mélangeur économiseur d'énergie avec l'expérience de plus de 20 ans.
2. Q : Quel est votre délai de livraison ?
A : L'ordre en lots sera embarqué dans un délai de 40 jours ouvrables après réception du dépôt.
3. Q : Quelle est votre politique de service de garantie ?
A : 12 mois pour tous les produits, et garantie de quelques produits est 24months.
4. Q : Quelle information que je dois offrir pour la citation ?
A : Milieu : __________pH : ______
Densité : La température de _____: _______
Capacité/écoulement : Tête de ________m3/h : _________m
Tension : Fréquence de ____________V : _________Hz
Puissance : _____________KW
5. Q : Quelle est votre quantité minimum ?
A : Un ensemble est également bien accueilli à nous.
