Détails sur le produit:
Conditions de paiement et expédition:
|
| Théorie: | Pompe d'écoulement axial | Débit: | 500-13000m3/h |
|---|---|---|---|
| Tête: | 2-8m | Pression: | Basse pression |
| tension: | 380V/Customized | couleur: | Personnalisé |
| D'entité: | Grand écoulement | Nom: | Pompe de coude de propulseur |
| Surligner: | axial flow propeller pumps,axial flow centrifugal pump |
||

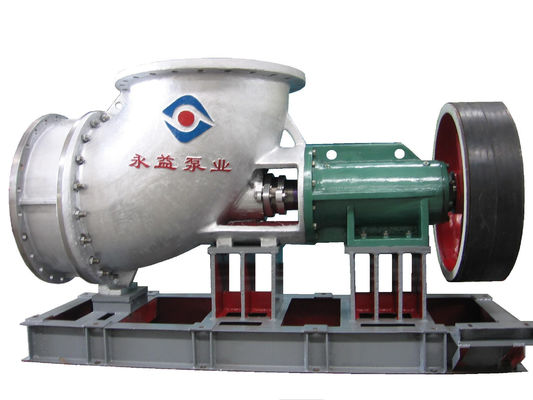

Pompe d'écoulement axial horizontale chimique, étape unique à circulation forcée de pompe
Paramètre technique
pompe d'écoulement axial horizontale de ZW-séries
| Non. | Modèle |
Écoulement m3/h |
Tête m |
Vitesse tournante r/min |
Puissance de moteur Kilowatt |
| 1 | ZW300 | 800-1000 | 2-8 | 600-1450 | 40-50 |
| 2 | ZW350 | 800-1200 | 2-6 | 600-1450 | 40-55 |
| 3 | ZW400 | 1000-2000 | 2-8 | 600-1000 | 45-60 |
| 4 | ZW500 | 1500-3200 | 2-7 | 570-980 | 50-65 |
| 5 | ZW600 | 2000-3500 | 2-7 | 300-750 | 50-65 |
| 6 | ZW700 | 3000-6000 | 2-7 | 300-600 | 60-70 |
| 7 | ZW760 | 4000-7600 | 2-6 | 300-600 | 60-70 |
| 8 | ZW820 | 5000-9000 | 2-5 | 200-500 | 60-73 |
| 9 | ZW1100 | 8000-13000 | 2-6.5 | 200-475 | 65-75 |

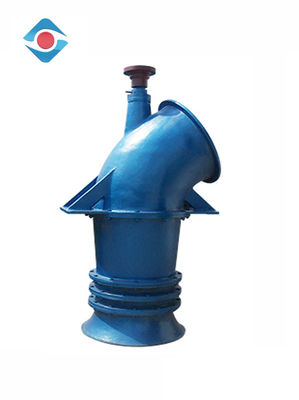

pompe d'écoulement axial verticale de ZL-séries
| Non. | Modèle |
Écoulement m3/h |
Tête m |
Vitesse tournante r/min |
Puissance de moteur Kilowatt |
| 1 | ZL300 | 500-800 | 2-8 | 600-1450 | 40-50 |
| 2 | ZL350 | 550-1000 | 2-8 | 600-1450 | 40-55 |
| 3 | Zl400 | 600-1600 | 2-8 | 600-1000 | 45-60 |
| 4 | ZL500 | 1200-2200 | 2-6 | 570-750 | 50-65 |
| 5 | ZL600 | 2000-3000 | 2-6 | 300-750 | 50-65 |
| 6 | ZL700 | 3000-6000 | 1-5 | 300-600 | 60-70 |
| 7 | ZL800 | 5000-9000 | 1-5 | 200-500 | 60-73 |
| 8 | ZL950 | 6000-11000 | 1-4 | 200-500 | 60-77 |
| 9 | ZL1050 | 8000-12000 | 1-4 | 100-400 | 64-77 |
| 10 | ZL1300 | 9000-15000 | 1-3 | 100-300 | 65-78 |
Chaîne de spécifications
| Modèle : pompe axiale horizontale de ZW-séries |
| Taille de décharge : 300mm~1300mm |
| Taille d'admission : 300mm~1300mm |
| Capacité : ³ /h de 800~13000m |
| Tête : 2~8m |
| Efficacité maximale : 73% |
| NPSH : 0m~1m |
| Dimension particulaire maximum permise : 20 millimètres |
| Type de joint : joint mécanique/joint dynamique/joint d'étanchéité |
Structure
| 1 | Écrou de roue à aubes | 8 | Pièce d'emballage | 15 | accouplement | 22 | joint de cadre | 29 | remplisseur |
| 2 | Couverture de cachetage | 9 | Base d'incidence | 16 | accouplement | 23 | Abaissez soutenir la couverture supérieure | 30 | Couverture de cachetage |
| 3 | joint | 10 | joint de cadre | 17 | moteur | 24 | Abaissez soutenir la couverture inférieure | 31 | roue à aubes |
| 4 | gaine | 11 | abaissez l'incidence | 18 | Écrou rond | 25 | Couverture de emballage | ||
| 5 | axe | 12 | base | 19 | couverture supérieure d'incidence | 26 | bec | ||
| 6 | douille | 13 | Base de moteur | 20 | incidence supérieure | 27 | Anneau de joint de l'eau | ||
| 7 | Corps de la pompe | 14 | Indicateur d'huile | 21 | Cas d'incidence | 28 | Couverture de pompe |
Caractéristiques
◆ avec le rendement élevé et la bonne représentation d'anti-cavitation, elle est employée en transportant le liquide à hautes températures sans particules solides.
Le ◆ que le degré anticorrosion est dépendu du matériel des pièces, la température du milieu de transmission est ~+120℃.
Application
1, industrie chimique ;
2, industrie de fibre synthétique ;
3, industrie de teinture ;
4, industrie de fabrication du papier ;
5, industrie du bâtiment ;
6, plastique et industrie du caoutchouc ;
Service
ingénieur et travailleurs de *Professional
*Enquiry sera répondu dans un délai de 8 heures de travail
cas en bois d'exportation libre de fumigation de *Standard
OEM ou ODM de *Support
