Détails sur le produit:
Conditions de paiement et expédition:
|
| Théorie: | Pompes centrifuges | Débit: | 8-1000m3/h |
|---|---|---|---|
| Tête: | 15-120m | Pression: | 1.6Mpa |
| température: | -50-130℃ | Vitesse: | 1500rpm |
| Liquid: | Acide et alcali | marque: | Yongyi de Chengdu |
| couleur: | Personnalisé | OEM: | Bienvenue |
| Surligner: | horizontal high pressure centrifugal pump,horizontal split case centrifugal pump |
||
Pompe centrifuge d'étape unique horizontale anticorrosion pour l'acide et l'alcali
Données de spécifications
Diamètre : 200mm~470mm
Capacité : 8 | ³ /h de 800 m
Tête : 10 | 90 m
NPSH : 1.4m~4.5m
Efficacité maximale : 70%
Type de joint : Joint dynamique de garniture du joint de joint mécanique
Poids de pompe : jusqu'à 3000kg
T/MN : 1450 r/min
Matériel : Métal corrosif de résistance
Puissance maximum de moteur : 315 kilowatts
Structure
| *1 | Vis de blocage | *8 | Chambre vice de roue à aubes | 15 | Bride de roulement avant | 22 | Bac à huile | *29 | Douille |
| 2 | Garniture | 9 | Joint circulaire | *16 | Incidence avant | 23 | Écrou d'ajustement | 30 | Anneau de joint de l'eau |
| *3 | Écrou de roue à aubes | *10 | Roue à aubes vice | 17 | Corps d'incidence | 24 | Vis d'approche | 31 | Remplisseur |
| 4 | Joint circulaire | *11 | Chambre d'emballage | 18 | Parenthèse d'incidence | 25 | Parenthèse de corps d'incidence | 32 | Joint circulaire |
| *5 | Roue à aubes | 12 | Joint circulaire | *19 | Incidence arrière | *26 | axe | *33 | clés |
| *6 | Corps de la pompe | 13 | Bec de l'eau de rinçage | 20 | Couverture d'incidence arrière | 27 | Couverture de bouclier | ||
| 7 | Joint circulaire | 14 | L'eau maintenant le plat | 21 | Clé | 28 | Glande d'emballage |

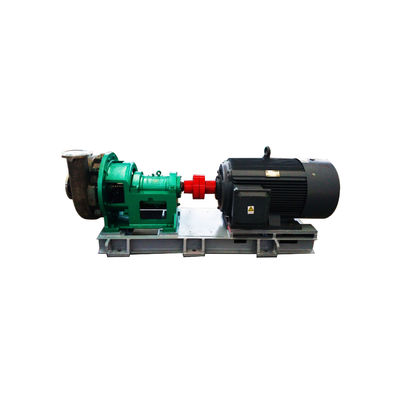

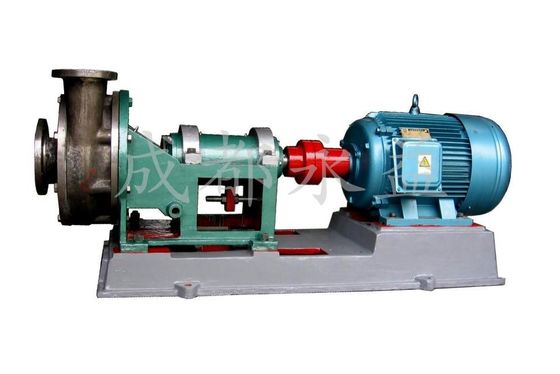

Image de produit
Caractéristique/avantage de structure :
Fente de radial, porte arrière, pompe centrifuge de volute simple d'aspiration d'étape unique
La roue à aubes a les types multi : structure fermée, semi-ouverte, entièrement ouverte, tourbillonnante
Des lames arrières est utilisées pour équilibrer les forces axiales et pour empêcher les particules solides d'écrire le joint
La volute de la pompe est une extrémité d'aspiration, un débouché tangentiel, et une structure de soutènement en porte-à-faux.
Le corps d'incidence est lubrifié avec la graisse ou le pétrole
Les phoques d'axe peuvent être les phoques mécaniques ou l'instigateur vice + joint dynamique de emballage
Caractéristique de roue à aubes
1) La roue à aubes est conçue en tant que la roue à aubes ouverte, la roue à aubes semi-ouverte, la roue à aubes de vortex et roue à aubes fermée.
2) La roue à aubes fermée est conçue comme roue à aubes de large-écoulement selon le principe de l'écoulement multiphasé, qui est salutaire au passage du milieu solide sans obstruer
3) La roue à aubes est conçue avec les lames arrières, et les lames de dos d'avant sont utilisées pour empêcher le milieu de retourner vers l'orifice d'admission de pompe.
4) Les lames sont utilisées pour réduire la pression axiale de fuite et pour équilibrer la force axiale.
5) La roue à aubes est montée sur l'axe avec un ajustement conique pour l'assemblée et le démontage faciles.
6) La roue à aubes est attachée avec l'écrou de roue à aubes et la vis de blocage.
Application
Industrie d'alcali : liqueur mère de saumure d'ammoniaque pour la production de la soude calcinée, l'ammoniaque et la soude, l'alcali caustique pour la production du chloralkali, les produits de chlore, le chlorate, l'hypochlorite etc.
Métallurgie non ferreuse : transport de l'électrolyte du cuivre et le nickel électrolysé, la brume acide/boisson alcoolisée pour la production de cobalt, la pulpe de minerai pour la production de zinc, vanadate d'ammonium pour la production de vanadium et la production liquide de forgold de thio-urée d'acide.
Industrie sidérurgique : électrodéposition, lavage acide,
traitement à l'acide de rebut. Industrie acide : acide nitrique, acide sulfurique, acide chlorhydrique, acide phosphorique, acide acétique etc.
Produit pétrochimique : aldéhydes de raffinage par pétrole, alky| production de benzène.
Fibre synthétique et industrie en plastique : production, tissant et teignant de la fibre de polyester et du PVC.
Fabrication de papier : transport du liquide de ébullition de la pulpe et du liquide de blanchiment.
Industrie d'engrais chimique : production de nitrate d'urée et d'ammonium.
Pharmaceutique : production de médecine et de pesticide.
Protection de l'environnement : transport de la brume acide/de boisson alcoolisée.
