Détails sur le produit:
Conditions de paiement et expédition:
|
| Capacité maximum: | 364m 3 h | Tête maximum: | 58M |
|---|---|---|---|
| Puissance de moteur: | Moins que 160KW | couleur: | Personnalisé |
| tension: | 380V/660V/1140V | Structure: | Pompe droite |
| Performance: | pompe d'usage | ||
| Mettre en évidence: | Pompe à eau d'égout verticale,pompes industrielles de boue |
||

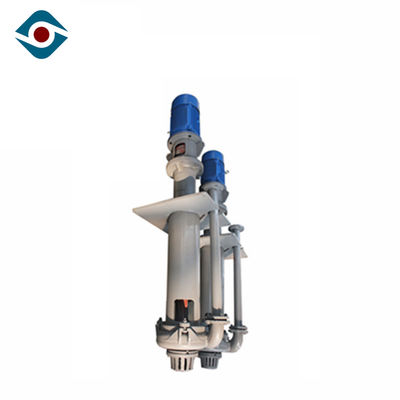

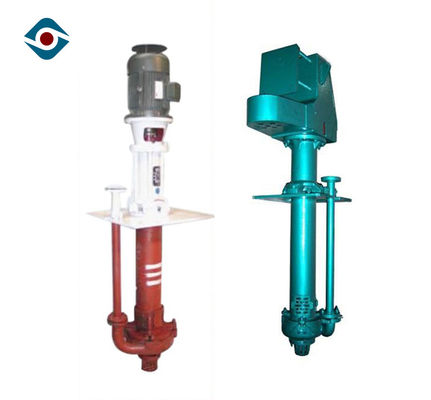

Pompe submersible centrifuge verticale de boue, étape unique verticale de pompe de turbine
Utilisation principale
1. Beaucoup de genres d'exploitations, telles que l'extraction de l'or, exploitation de cuivre, charbonnage, exploitation de fer, exploitation de bidon, exploitation de sable, et ainsi de suite.
2. Beaucoup de genres d'usines, telles que l'usine d'alumine, usine de charbon, usine de suger, usine chimique, usine du traitement de l'eau factory.cement et ainsi de suite.
3. minerai, dragage de sable de rivière, application de propulseur de sable, traitement minéral, et travail de asséchage.
Chaîne de paramètre
|
Nom |
pompe verticale de boue de ZJL-séries |
|
Tête |
4 | 60 m |
|
Capacité |
6 | ³ /h de 364m |
|
Taille de décharge |
40mm~200mm |
|
Taille d'admission |
50mm~250mm |
|
Efficacité maximale |
70% |
|
NPSH |
1.4m~3.5m |
|
Puissance maximum permise de moteur |
315 kilowatts |
|
Diamètre |
200mm~470mm |
Caractéristiques du produit
|
Structure en porte-à-faux |
Le ZJL standard pompe la caractéristique un axe en porte-à-faux qui est jusqu'à 2400mm longs. L'axe en porte-à-faux signifie qu'il n'y a aucune condition de cachetage d'axe et les incidences d'extrémité d'entraînement n'entrent pas en contact avec aucun produit pompé. Ceci réduit le risque d'échec d'incidence et prolonge la vie d'usage des pompes. |
|
|
Les composants humides d'extrémité sont manufacturés du fer blanc de chrome de haute qualité de 27% ou de l'acier enduit en caoutchouc pour la résistance à l'usure et la durée de vie exceptionnelles avec la corrosion minimale. La conception résistante peut pomper à haute densité et les boues abraisive et les grands passages de la roue à aubes permet le transfert de grandes particules sans blocages dans un large éventail d'exploitation, de traitement et d'applications industrielles lourdes. Les options humides de demi-arbre d'extrémité sont disponibles pour adapter à des applications graves de devoir. |
|
Colonne et tuyaux de décharge |
La colonne et les tuyaux de décharge sont disponibles dans une gamme des matériaux pour satisfaire aux exigences des opérateurs. Les options standard incluent l'acier doux et l'acier doux rayé par caoutchouc. Les options composées sont disponibles. |
|
Alimentation d'énergie |
Des pompes peuvent être directement conduites utilisant les moteurs électriques ou mû par courroie avec la vitesse d'ensemble ou l'opération variable de vitesse. |
Matériel
|
Description |
Matériel standard |
Options matérielles |
|
Axe |
Acier 4140 doux |
Disponible sur demande |
|
Logement d'incidence |
Fonte |
|
|
Colonne |
Acier doux |
|
|
Tamis supérieur |
Le caoutchouc |
Fonte |
|
Abaissez le tamis |
Fonte |
|
|
Revêtement arrière |
Fer de blanc de 27% Chrome |
|
|
Enveloppe de pompe |
Fer de blanc de 27% Chrome |
Fer blanc rayé par caoutchouc |
|
Roue à aubes |
Fer de blanc de 27% Chrome |
Le caoutchouc |
|
Tuyau de décharge |
Acier doux |
Composé rayé par caoutchouc d'acier doux |
|
Plaque adaptrice |
Acier doux |
|
Structure
| 1 | Enveloppe de volute | 2 | appui | 3 | Base de moteur |
| 4 | Roue à aubes | 5 | Plaque de maintien gauche | 6 | Tuyau de décharge |
| 7 | Plat arrière de revêtement | 8 | Corps d'incidence | 9 | Plaque de maintien droite |
Contrôle de qualité
Nous examinons le contenu chimique d'enveloppe par le spectromètre pour chaque four. Le certificat d'essai materiral pour les pièces principales a pu être fourni.
Nous avons fait l'essai de pression statique hydralic pour chaque pompe. Le rapport des essais hydralic a pu être fourni.
Pour la pompe de boue, nous faisons juste l'essai staic d'équilibre ; Pour chaque pompe d'API610&Chemical, nous ferons l'essai d'équilibre dynamique. Le rapport des essais d'équilibre a pu être fourni.
Nous ferons le test de performance pour chaque pompe avant la livraison, nous bruit examinerons la capacité, la tête, la vitesse de pompe, l'efficacité, de NPSHr, de vibration pompe et tempreture d'incidence. Le rapport a pu être fourni.
