Détails sur le produit:
Conditions de paiement et expédition:
|
| Théorie: | Pompes centrifuges | Écoulement maximum: | 364m 3 h |
|---|---|---|---|
| Tête maximum: | 58M | Matériau: | Matériel corrosif de résistance |
| Carburant: | électrique | couleur: | Personnalisé |
| tension: | 380V/660V/1140V | Structure: | Pompe en une seule étape |
| Nom du produit: | Pompe submergée submersible de boue de pompe de boue de carter de vidange d'eaux d'égout | ||
| Mettre en évidence: | Pompe de puisard verticale,pompes industrielles de boue |
||
Pompes verticales sous-marines de boue de boue de pompe d'aspiration de drague abrasive de boue
Description de produit
les pompes verticales de boue de ZJL-séries sont pompe centrifuge de boue de simple-aspiration d'étape unique. les pompes de ZJL-séries sont conformes à la théorie de fluides biphasés et elles sont conçues selon le principe de réduire au maximum toute la perte. La forme géométrique de ses composants de passage d'écoulement convient à l'état d'écoulement du milieu. De cette façon, la perte hydraulique parmi des pièces où le remous et effectuer se produisent est réduite de sorte que l'abrasion des composants de passage d'écoulement soit réduite ; l'efficacité de l'eau est augmentée ; des bruits et la vibration courants sont réduits. l'alliage de Haut-Chrome, qui a la résistance à l'usure élevée, la résistance à la corrosion et la résistance à l'impact, est employé pour que des composants de passage d'écoulement améliorent la durée de vie.
Utilisation principale
|
· Extraction |
|
· Construction civile |
|
· Industrie |
|
· Charbon Preperation |
|
· Traitement minéral |
|
· Précession chimique |
Caractéristiques du produit
Composants de 1 passage d'écoulement : ce type de métal résistant à l'usure d'utilisation de pompe, roue à aubes choisissent le métal ou le caoutchouc résistant à l'usure.
2 composants de rapport : nous employons la lubrification de graisse. Selon la taille liquide de piscine de boue de scories, peut choisir différentes longueurs d'axe de pompe ou de tube d'aspiration.
3 scellant : N'a besoin d'aucune eau de joint d'axe ou de joint d'axe. En volume d'aspiration l'état insuffisant peut également fonctionner normalement ci-dessous.
Paramètre technique
|
Modèle
|
Représentation claire de l'eau |
Moteur de soutien
|
|||||
|
Vitesse tournante n |
Écoulement Q |
Tête H |
Puissance d'axe PA |
efficacité η |
|||
| r/min | (³ de m /h) | m | kilowatt | % | |||
|
150ZJL-A35 |
980 |
198 | 17,9 | 15,3 | 63,1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13,2 | 17,5 | 68,1 | ||||
| 364 | 12,1 | 18,0 | 66,8 | ||||
|
730 |
147 | 10,0 | 6,3 | 63,1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7,3 | 7,2 | 68,1 | ||||
| 271 | 6,7 | 7,4 | 66,8 | ||||
|
590 |
119 | 6,5 | 3,3 | 63,1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4,8 | 3,8 | 68,1 | ||||
| 219 | 4,4 | 3,9 | 66,8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51,1 | 32,1 | 54,1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42,2 | 39,4 | 58,9 | ||||
| 239 | 34,1 | 45 .1 | 54,2 | ||||
|
970 |
76 | 22,9 | 9,6 | 54,1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18,9 | 11,8 | 58,9 | ||||
| 160 | 15,3 | 13,5 | 54,2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46,8 | 26,8 | 52,6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41,6 | 31,0 | 56,5 | ||||
| 157 | 36,5 | 33,2 | 52,3 | ||||
|
970 |
42 | 16,8 | 5,5 | 52,6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12,4 | 7,1 | 56,5 | ||||
| 122 | 8,4 | 8,7 | 52,3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52,3 | 23,1 | 42,7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45,8 | 26,4 | 45,8 | ||||
| 120 | 43,4 | 28,8 | 45,6 | ||||
|
970 |
50 | 23,4 | 6,9 | 42,7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20,5 | 7,9 | 45,8 | ||||
| 80 | 19,4 | 8,6 | 45,6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34,7 | 8,2 | 43,7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31,9 | 9,7 | 51,9 | ||||
| 98 | 26,0 | 13,4 | 51,7 | ||||
|
960 |
25 | 14,8 | 2,3 | 43,7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13,6 | 2,7 | 51,9 | ||||
| 64 | 11,1 | 3,7 | 51,7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58,3 | 16,5 | 29,9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19,1 | 34,1 | ||||
| 65 | 37,9 | 22,1 | 30,3 | ||||
|
970 |
21 | 25,4 | 4,9 | 29,9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22,2 | 5,5 | 34,1 | ||||
| 43 | 16,5 | 6,4 | 30,3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42,7 | 15,7 | 31,2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37,8 | 18,7 | 39,4 | ||||
| 85 | 29,3 | 20,7 | 33,5 | ||||
|
970 |
24 | 19,1 | 4,7 | 31,2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16,9 | 5,6 | 39,4 | ||||
| 57 | 13,1 | 6,2 | 33,5 | ||||
|
50ZJL-A20
|
1440 |
17,1 | 10,7 | 1,4 | 34,9 |
Y112M-4 V1 380V 4kw |
|
| 24,7 | 9,2 | 1,6 | 38,6 | ||||
| 38,0 | 6,0 | 2,0 | 31,2 | ||||
|
910 |
10,8 | 4,3 | 0,4 | 34,9 |
Y90L-6 V1 380V 1.1kw |
||
| 15,6 | 3,7 | 0,4 | 38,6 | ||||
| 24,0 | 2,4 | 0,5 | 31,2 | ||||
|
40ZJL-A35
|
1470 |
23,7 | 42,9 | 12,8 | 27,3 |
Y180L-4 V1 380V 22kw |
|
| 42,3 | 34,3 | 13,7 | 33,8 | ||||
| 47,6 | 30,5 | 14,1 | 28,1 | ||||
|
970 |
15,8 | 19,2 | 3,8 | 27,3 |
Y160M-6 V1 380V 7.5kw |
||
| 28,3 | 15,3 | 4,1 | 33,8 | ||||
| 31,8 | 13,6 | 4,2 | 28,1 | ||||
|
40ZJL-A25
|
1440 |
10,1 | 21,5 | 2,3 | 26,1 |
Y132S-4 V1 380V 5.5kw |
|
| 18,4 | 19,0 | 2,6 | 36,6 | ||||
| 22,9 | 16,8 | 2,8 | 37,6 | ||||
|
910 |
6,6 | 9,2 | 0,6 | 26,1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8,1 | 0,7 | 36,6 | ||||
| 14,9 | 7,2 | 0,7 | 37,6 | ||||
|
40ZJL-A21
|
1440 |
9,5 | 17,0 | 1,6 | 27,9 |
Y112M-4 V1 380V 4.0kw |
|
| 20,3 | 15,3 | 2,0 | 42,4 | ||||
| 25,9 | 14,1 | 2,2 | 44,6 | ||||
|
910 |
6,0 | 6,8 | 0,4 | 27,9 |
Y90L-6 V1 380V 1.1kw |
||
| 12,8 | 6,1 | 0,5 | 42,4 | ||||
| 16,4 | 5,6 | 0,6 | 44,6 | ||||
Structure
| 1 | Enveloppe de volute | 2 | appui | 3 | Base de moteur |
| 4 | Roue à aubes | 5 | Plaque de maintien gauche | 6 | Tuyau de décharge |
| 7 | Plat arrière de revêtement | 8 | Corps d'incidence | 9 | Plaque de maintien droite |

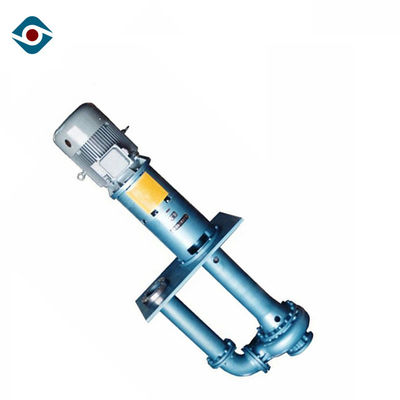

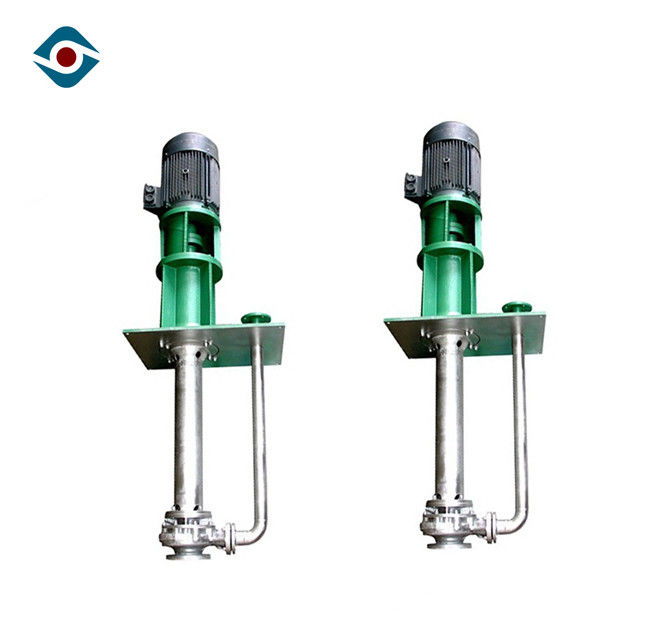

Image de produit
Dimension d'installation
