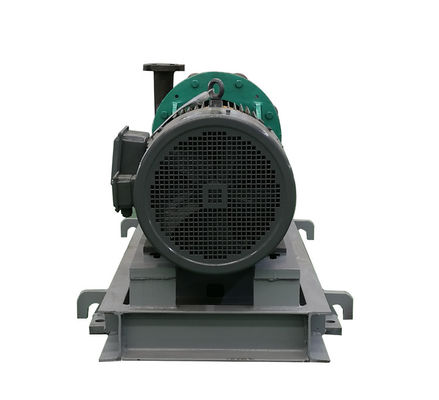

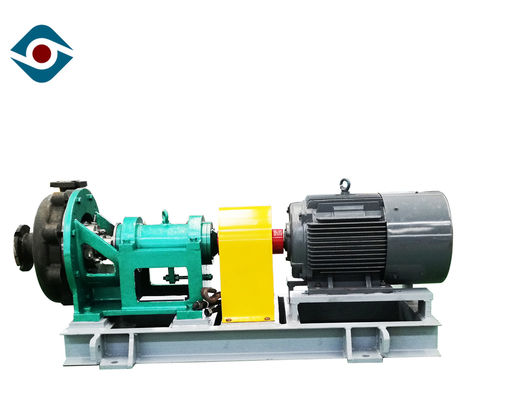

Le type ouvert dos retirent l'installation horizontale d'individu de pompes centrifuges d'amorçage

Ouvrez le type pompes auto-amorçantes centrifuges d'installation horizontale à coulisse arrière

Données d'opération

Taille de décharge : 20mm ~250mm

Taille d'admission : 32mm~300mm

Capacité : ³ /h de 4~2000m

Tête : 2~160m

Efficacité maximale : 65%

NPSH : 0m~3.5m

Type de roue à aubes : fermé/demi ouvrez-vous

T/MN : 1450r/min~2900rpm

Construction

• joints d'étanchéité ou joints mécaniques
• installation horizontale
• Diamètre nominal : DN32~DN300
• roue à aubes ouverte saleté-résistante
• le dégagement de la roue à aubes peut être de façon optimale ajusté de l'extérieur
• aspiration horizontale et décharge verticale
• pompe fendue de volute de radial

Matériel

• Acier au carbone gris évalué de fonte (Wcb)
• Acier allié Cf8
• Cf8m Cf3
• Alliage 20 de Cf3m (Ss-316l)
• Cd4mcu. Ni-alliages de nickel
• Ni-résistez à 2-1nicl
• R55 Hastelloy- B/C
• Bronze industriel/bronze

Caractéristique de structure

• Normes ISO5199 et GB/T5656

• basé sur un modèle hydraulique avancé, un rendement plus élevé

• polyvalence élevée et grand choix d'application

• conception de retrait : réduisez l'entretien et réparez les coûts

• pièces interchangeables

• Bride de norme de GB/T9113.1-2000PN2.5MPa

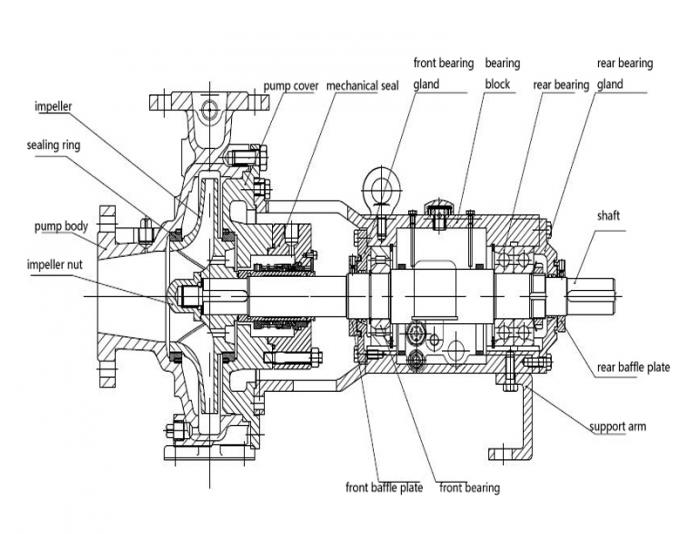

Détails

Enveloppe de pompe : la conception de caisse de volute, fente de radial avec les pieds intégrés, fournissent l'excellente résistance aux charges de canalisation et à la fiabilité améliorée. La conception à coulisse permet pour enlever l'élément tournant sans affecter l'opération de la bague du moteur.

Roue à aubes : Inpleller est fonte d'inblock. Il y a deux manières d'équilibrer la force axiale de la pompe : quand le diamètre nominal de la roue à aubes est inférieur ou égal à 250mm, la lame arrière est utilisée pour équilibrer la force ; quand le diamètre nominal de la roue à aubes est plus grand qu'ou égal à 315mm, la bague d'étoupage et le trou d'équilibre sont employés pour équilibrer la force. La force axiale résiduelle est absorbée par un ensemble de roulements à billes angulaires de contact.

Joint d'axe : La dimension de la cavité de joint d'axe répond aux exigences de divers types de joint d'axe. Le joint d'étanchéité, joint mécanique d'extrémité simple, font pression sur le double phoque, double phoque pressureless, et le joint mécanique de cartouche peut être utilisé pour répondre au besoin des clients.
