Détails sur le produit:
Conditions de paiement et expédition:
|
| Écoulement maximum: | 1000m3/h | Tête maximum: | 120M |
|---|---|---|---|
| Apparence: | Personnalisé | Structure: | Étape unique |
| tension: | 380V | Autres Noms: | Pompe acide |
| Surligner: | high pressure chemical pump,electric chemical pump |
||

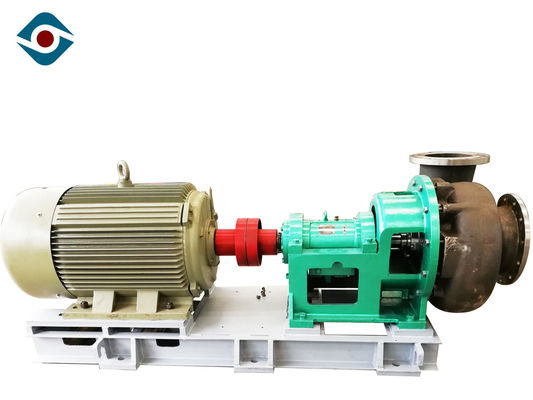

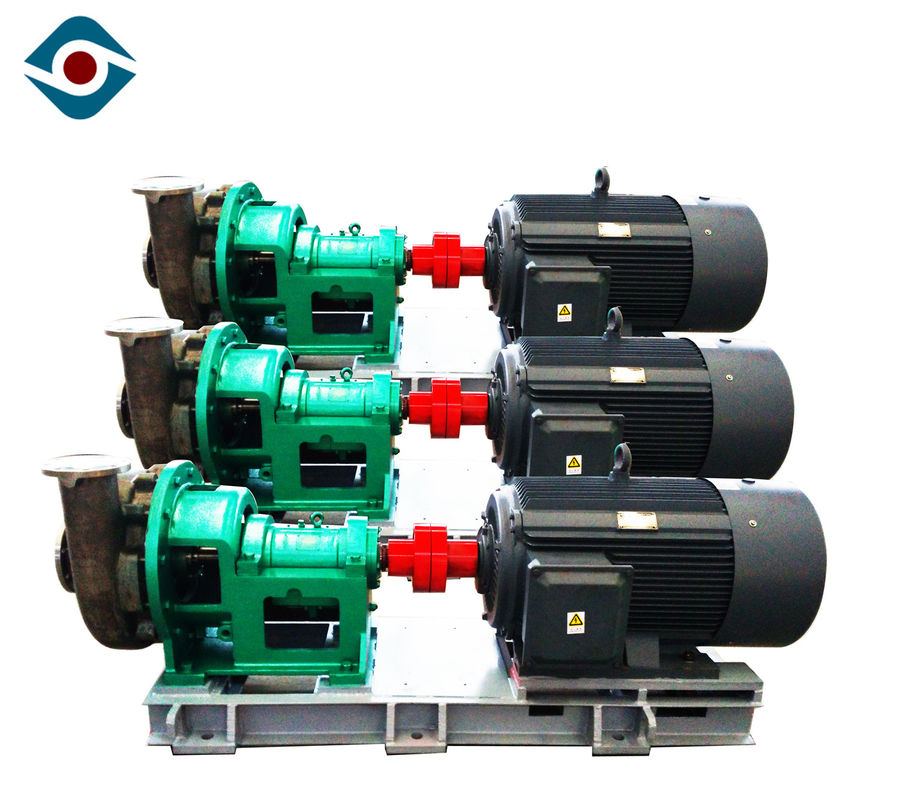

Pompe forte duplex d'acide sulfurique d'acier inoxydable, pompe chimique résistant à l'acide
Structure
Étape unique, aspiration simple, type en porte-à-faux pompe centrifuge chimique.
La structure montée et par ligne centrale montée de pied sont disponible ; Enveloppe fendue de radial.
Les incidences sont pièce rotatoire réglable installée dans le logement d'incidence.
Débouché de pompe d'un côté d'enveloppe.
Le joint mécanique est adopté comme cachetage d'axe.
Direct a couplé par le type accouplements ou accouplements flexibles de griffe.
Caractéristique de pompe
Parenthèse de corps d'incidence
La parenthèse de corps d'incidence de pompe de WD est structure de cadre de la fonte (HT200, HT250) avec la rigidité suffisante et certaine absorption des chocs, son rôle est de soutenir le corps de la pompe et le corps d'incidence.
Corps d'incidence
Le corps d'incidence équipé des roulements pour soutenir les forces radiales et axiales de l'axe de pompe. La pompe de WD est équipée de deux roulements à billes angulaires de contact de rangée simple du côté d'accouplement pour résister aux forces axiales et radiales. Un roulement à rouleaux cylindrique de rangée simple est monté du côté de pompe pour résister aux forces radiales. Une eau 316L maintenant le plat est placée à l'embout avant de la glande d'incidence avant pour empêcher les médias ou tout autre liquide d'écrire l'incidence avant.
Structure
| *1 | Vis de blocage | *8 | Chambre vice de roue à aubes | 15 | Bride de roulement avant | 22 | Bac à huile | *29 | Douille |
| 2 | Garniture | 9 | Joint circulaire | *16 | Incidence avant | 23 | Écrou d'ajustement | 30 | Anneau de joint de l'eau |
| *3 | Écrou de roue à aubes | *10 | Roue à aubes vice | 17 | Corps d'incidence | 24 | Vis d'approche | 31 | Remplisseur |
| 4 | Joint circulaire | *11 | Chambre d'emballage | 18 | Parenthèse d'incidence | 25 | Parenthèse de corps d'incidence | 32 | Joint circulaire |
| *5 | Roue à aubes | 12 | Joint circulaire | *19 | Incidence arrière | *26 | axe | *33 | clés |
| *6 | Corps de la pompe | 13 | Bec de l'eau de rinçage | 20 | Couverture d'incidence arrière | 27 | Couverture de bouclier | ||
| 7 | Joint circulaire | 14 | L'eau maintenant le plat | 21 | Clé | 28 | Glande d'emballage |
Dimension d'installation
Plus de détails
