Détails sur le produit:
Conditions de paiement et expédition:
|
| Théorie: | Pompe d'écoulement de mélange | Débit: | 200-6500m3/h |
|---|---|---|---|
| Tête: | 8-25m | Turbine: | Semi-ouvert fermé |
| marque: | Yongyi de Chengdu | Pression: | 1.6Mpa |
| PH: | 4.5-8 | température: | -20~120℃ |
| Bride: | Personnalisé | ||
| Surligner: | mixed flow centrifugal pump,mixed flow pump |
||
Longue pompe en porte-à-faux horizontale d'écoulement de mélange horizontal de durée de vie de grande capacité
Description de produit
Selon la spécification technique de projet de désulfuration de la centrale thermique, basée sur des caractéristiques de système de désulfuration des gaz de fumée et d'avantages des produits similaires, nous avons fabriqué le produit économiseur d'énergie---- pompes de désulfuration de YYTL-séries. les pompes de YYTL-séries sont basse pompe de circulation principale de grand écoulement. Elles sont principalement employées en système humide de FGD, boue de transfert de chaux et boue de gypse. Les pompes ont des avantages d'opération de rendement, sûre et stable élevée, entretien commode, longue durée de vie et ainsi de suite.
Paramètre technique
| Modèle |
écoulement (³ de m /h) |
Tête (m) |
Vitesse (r/min) |
Efficacité maximum (%) |
NPSH (NPSHr) m |
Puissance maximum permise de moteur (kilowatts) |
Poids net (kilogramme) |
| 350YYTL-24 | 1280 | 25,2 | 740 | 75 | 6,5 | 200 | 3200 |
| 1600 | 24 | 80 | |||||
| 1920 | 22,3 | 81 | |||||
| 350YYTL-10 | 640 | 11,2 | 490 | 72 | 3,4 | 55 | 3200 |
| 960 | 10,2 | 78 | |||||
| 1060 | 9,1 | 79 | |||||
| 400YYTL-24 | 1760 | 25,5 | 740 | 80 | 6,8 | 280 | 3500 |
| 2200 | 24 | 82 | |||||
| 2640 | 22 | 83 | |||||
| 400YYTL-10 | 1160 | 11,3 | 490 | 78 | 3,2 | 75 | 3500 |
| 1450 | 10,5 | 80 | |||||
| 1740 | 9,4 | 81 | |||||
| 500YYTL-24 | 2800 | 25,8 | 590 | 82 | 7,1 | 450 | 4500 |
| 3500 | 25 | 85 | |||||
| 4200 | 21,6 | 86 | |||||
| 500YYTL-16 | 2320 | 18,2 | 490 | 82 | 3,8 | 75 | 4500 |
| 2900 | 16,5 | 85 | |||||
| 3480 | 14,8 | 86 | |||||
| 600YYTL-24 | 4500 | 25,5 | 590 | 83 | 8,0 | 710 | 6000 |
| 5500 | 24 | 87 | |||||
| 6500 | 22 | 88 | |||||
| 600YYTL-16 | 3737 | 17,6 | 490 | 83 | 5,5 | 400 | 6000 |
| 4568 | 16,6 | 87 | |||||
| 5400 | 15 | 88 | |||||
| 700YYTL-24 | 6400 | 25,5 | 490 | 84 | 8,0 | 1000 | 8000 |
| 8000 | 24 | 88,5 | |||||
| 9600 | 21,5 | 89,5 | |||||
| 700YYTL-18 | 5550 | 19,2 | 425 | 84 | 6,1 | 630 | 8000 |
| 6940 | 18 | 88,5 | |||||
| 8327 | 16,2 | 89,5 | |||||
| 800YYTL-24 | 8250 | 27 | 490 | 87,5 | 9,6 | 1250 | 8800 |
| 10500 | 24 | 89,5 | |||||
| 12000 | 21,3 | 87,5 | |||||
| 800YYTL-18 | 7156 | 20,3 | 425 | 87,5 | 7,2 | 800 | 8800 |
| 9100 | 18,1 | 89,5 | |||||
| 10400 | 16 | 87,5 | |||||
| 900YYTL-24 | 12000 | 26 | 370 | 86 | 8,3 | 1800 | 11400 |
| 15000 | 24 | 90 | |||||
| 18000 | 21,5 | 90,2 | |||||
| 900YYTL-19 | 10700 | 20,7 | 330 | 86 | 6,6 | 1250 | 11400 |
| 13380 | 19,1 | 90 | |||||
| 16050 | 17,1 | 90,2 |
Matériel de pièce d'écoulement
Nous fournissons plusieurs genres de matériel : CD4MCu, Cr30, 304, 304L, 316L, 904l (UB-6), 20#alloy, 2507, 2205 et ainsi de suite.
Structure
| 1 | Écrou rond | 2 | Couverture d'incidence arrière | 3 | Vis d'approche | 4 | Incidence arrière | 5 | Prise de ventilation |
| 6 | Incidence avant | 7 | Couverture d'incidence avant | 8 | L'eau maintenant le plat | 9 | boulon | 10 | Joint circulaire |
| 11 | Couverture de pompe | 12 | Joint mécanique | 13 | Corps de la pompe | 14 | roue à aubes | 15 | Écrou de roue à aubes |
| 16 | boulon | 17 | Joint circulaire | 18 | Fermez à clef la vis | 19 | Couverture | 20 | Joint circulaire |
| 21 | Joint circulaire | 22 | clé | 23 | Joint circulaire | 24 | Corps d'incidence | 25 | Glande de l'eau de refroidissement |
| 26 | Indicateur d'huile | 27 | axe | 28 | Conduite d'eau de refroidissement | 29 | Approche de la boîte | 30 | Lame de soutien |
| 31 | Joint circulaire | 32 | Joint de cadre | 33 | coussinet d'entretoise | 34 | clé |
Méthode de transfert
Liaison directe : La pompe et le moteur sont directement reliés au moteur par un accouplement flexible de long diaphragme.
Commande par courroie : Changez la vitesse pour ajuster la représentation de pompe par la commande de V-ceinture.
Réducteur : Réduisez la vitesse par le réducteur, approprié à la pompe de puissance élevée
Tournez la direction
Du côté d'entraînement, la pompe tourne dans le sens horaire. La direction de la rotation de la pompe peut également être changée selon l'installation sur place de la canalisation de l'utilisateur.

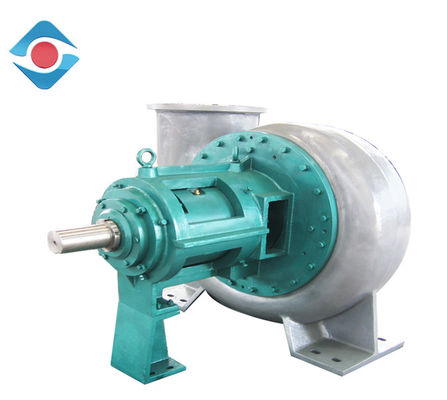

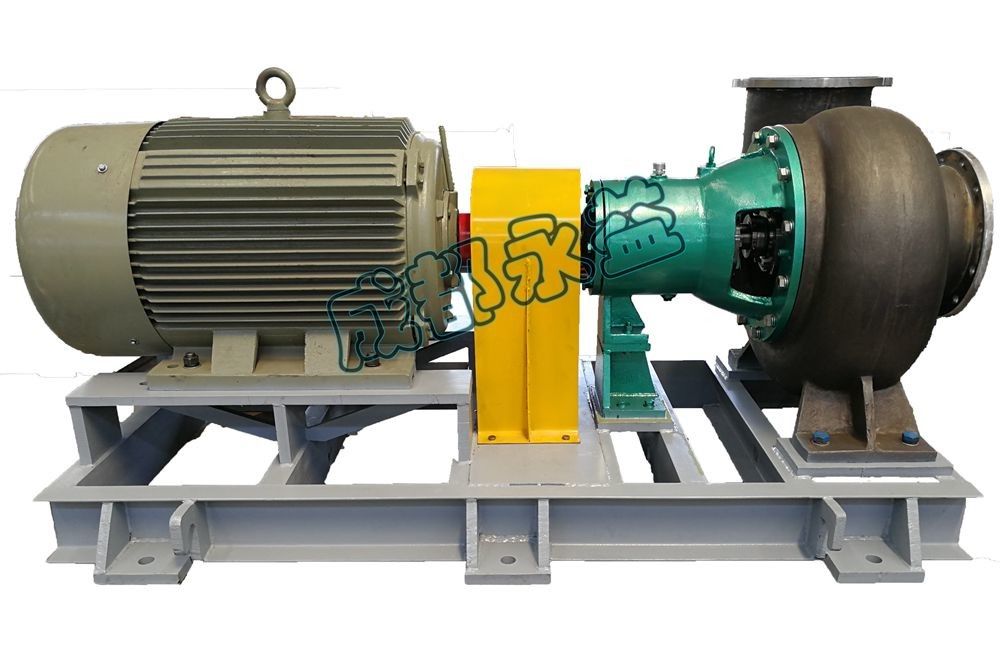

Image de produit
