Détails sur le produit:
Conditions de paiement et expédition:
|
| Théorie: | Pompes centrifuges | Débit: | 6 | ³ de 364m/h |
|---|---|---|---|
| Tête: | 6~58m | Matériau: | Matériel corrosif de résistance |
| couleur: | Personnalisé | Bride: | Personnalisé |
| tension: | 380V | Application: | Eaux d'égout, produit chimique |
| Garantie: | Un an | ||
| Mettre en évidence: | Pompe de puisard verticale,pompes industrielles de boue |
||

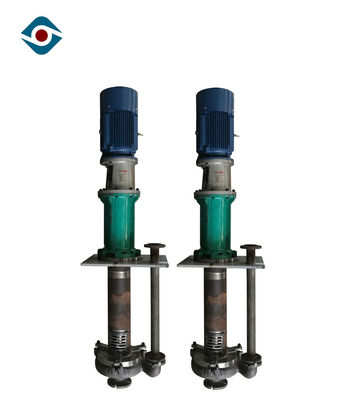

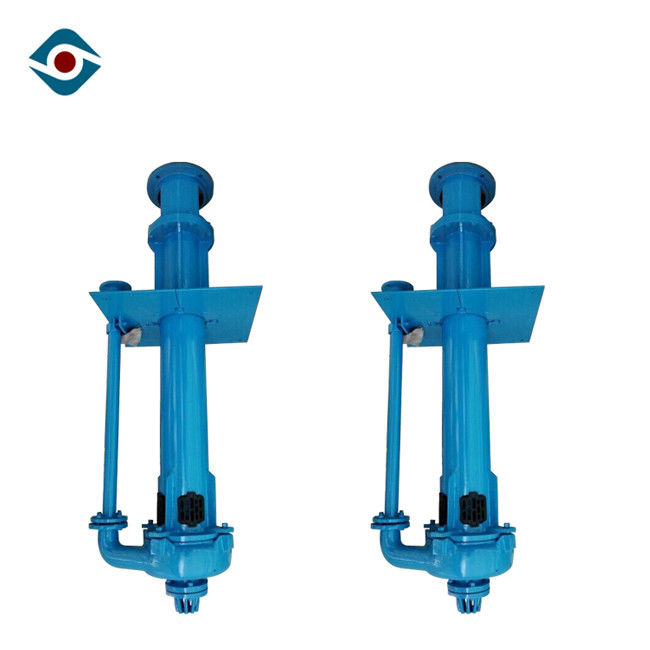

Pompe abrasive submersible centrifuge verticale de boue de revêtement en caoutchouc pour le produit de queue de mine
Structure
Caractéristiques
Les pompes submergées parséries d'A. sont pompe centrifuge verticale de boue, généralement utilisée pour transporter la particule abrasive et grosse, boue de forte concentration.
B. N'ayez besoin d'aucune eau de joint d'axe et de joint d'axe, dans les conditions insuffisants inhalés de volume qu'elles peuvent également fonctionner normalement.
C. le corps de la pompe est fait de métal de usage-résistance. La roue à aubes est faite de métal ou caoutchouc résistant à l'usure, polyuréthane. Les pompes submergées partie dans le liquide avec la doublure en caoutchouc, elles s'appliquent toutes pour transporter la boue corrosive.
D. La construction d'incidence de guide est ajoutée à la pompe sur la base de la pompe standard, ainsi la pompe est avec chacun des deux une opération plus régulière et un plus grand choix d'application, mais l'eau de rinçage devrait être fixée à l'incidence de guide.
Plage des données
Diamètre : 200mm~470mm
Tête : 4 | 60 m
Capacité : 6 | ³ /h de 364m
Taille de décharge : 40mm~200mm
Taille d'admission : 50mm~250mm
NPSH : 1.4m~3.5m
Paramètre technique
|
Modèle
|
Représentation claire de l'eau |
Moteur de soutien
|
|||||
|
Vitesse tournante n |
Écoulement Q |
Tête H |
Puissance d'axe PA |
efficacité η |
|||
| r/min | (³ de m /h) | m | kilowatt | % | |||
|
150ZJL-A35 |
980 |
198 | 17,9 | 15,3 | 63,1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13,2 | 17,5 | 68,1 | ||||
| 364 | 12,1 | 18,0 | 66,8 | ||||
|
730 |
147 | 10,0 | 6,3 | 63,1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7,3 | 7,2 | 68,1 | ||||
| 271 | 6,7 | 7,4 | 66,8 | ||||
|
590 |
119 | 6,5 | 3,3 | 63,1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4,8 | 3,8 | 68,1 | ||||
| 219 | 4,4 | 3,9 | 66,8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51,1 | 32,1 | 54,1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42,2 | 39,4 | 58,9 | ||||
| 239 | 34,1 | 45 .1 | 54,2 | ||||
|
970 |
76 | 22,9 | 9,6 | 54,1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18,9 | 11,8 | 58,9 | ||||
| 160 | 15,3 | 13,5 | 54,2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46,8 | 26,8 | 52,6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41,6 | 31,0 | 56,5 | ||||
| 157 | 36,5 | 33,2 | 52,3 | ||||
|
970 |
42 | 16,8 | 5,5 | 52,6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12,4 | 7,1 | 56,5 | ||||
| 122 | 8,4 | 8,7 | 52,3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52,3 | 23,1 | 42,7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45,8 | 26,4 | 45,8 | ||||
| 120 | 43,4 | 28,8 | 45,6 | ||||
|
970 |
50 | 23,4 | 6,9 | 42,7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20,5 | 7,9 | 45,8 | ||||
| 80 | 19,4 | 8,6 | 45,6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34,7 | 8,2 | 43,7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31,9 | 9,7 | 51,9 | ||||
| 98 | 26,0 | 13,4 | 51,7 | ||||
|
960 |
25 | 14,8 | 2,3 | 43,7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13,6 | 2,7 | 51,9 | ||||
| 64 | 11,1 | 3,7 | 51,7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58,3 | 16,5 | 29,9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19,1 | 34,1 | ||||
| 65 | 37,9 | 22,1 | 30,3 | ||||
|
970 |
21 | 25,4 | 4,9 | 29,9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22,2 | 5,5 | 34,1 | ||||
| 43 | 16,5 | 6,4 | 30,3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42,7 | 15,7 | 31,2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37,8 | 18,7 | 39,4 | ||||
| 85 | 29,3 | 20,7 | 33,5 | ||||
|
970 |
24 | 19,1 | 4,7 | 31,2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16,9 | 5,6 | 39,4 | ||||
| 57 | 13,1 | 6,2 | 33,5 | ||||
|
50ZJL-A20
|
1440 |
17,1 | 10,7 | 1,4 | 34,9 |
Y112M-4 V1 380V 4kw |
|
| 24,7 | 9,2 | 1,6 | 38,6 | ||||
| 38,0 | 6,0 | 2,0 | 31,2 | ||||
|
910 |
10,8 | 4,3 | 0,4 | 34,9 |
Y90L-6 V1 380V 1.1kw |
||
| 15,6 | 3,7 | 0,4 | 38,6 | ||||
| 24,0 | 2,4 | 0,5 | 31,2 | ||||
|
40ZJL-A35
|
1470 |
23,7 | 42,9 | 12,8 | 27,3 |
Y180L-4 V1 380V 22kw |
|
| 42,3 | 34,3 | 13,7 | 33,8 | ||||
| 47,6 | 30,5 | 14,1 | 28,1 | ||||
|
970 |
15,8 | 19,2 | 3,8 | 27,3 |
Y160M-6 V1 380V 7.5kw |
||
| 28,3 | 15,3 | 4,1 | 33,8 | ||||
| 31,8 | 13,6 | 4,2 | 28,1 | ||||
|
40ZJL-A25
|
1440 |
10,1 | 21,5 | 2,3 | 26,1 |
Y132S-4 V1 380V 5.5kw |
|
| 18,4 | 19,0 | 2,6 | 36,6 | ||||
| 22,9 | 16,8 | 2,8 | 37,6 | ||||
|
910 |
6,6 | 9,2 | 0,6 | 26,1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8,1 | 0,7 | 36,6 | ||||
| 14,9 | 7,2 | 0,7 | 37,6 | ||||
|
40ZJL-A21
|
1440 |
9,5 | 17,0 | 1,6 | 27,9 |
Y112M-4 V1 380V 4.0kw |
|
| 20,3 | 15,3 | 2,0 | 42,4 | ||||
| 25,9 | 14,1 | 2,2 | 44,6 | ||||
|
910 |
6,0 | 6,8 | 0,4 | 27,9 |
Y90L-6 V1 380V 1.1kw |
||
| 12,8 | 6,1 | 0,5 | 42,4 | ||||
| 16,4 | 5,6 | 0,6 | 44,6 | ||||
Matériel
| Description | Matériel standard | Options matérielles |
| Axe | Acier 4140 doux | Disponible sur demande |
| Logement d'incidence | Fonte | |
| Colonne | Acier doux | |
| Tamis supérieur | Le caoutchouc | Fonte |
| Abaissez le tamis | Fonte | |
| Revêtement arrière | Fer de blanc de 27% Chrome | |
| Enveloppe de pompe | Fer de blanc de 27% Chrome | Fer blanc rayé par caoutchouc |
| Roue à aubes | Fer de blanc de 27% Chrome | Le caoutchouc |
| Tuyau de décharge | Acier doux | Composé rayé par caoutchouc d'acier doux |
| Plaque adaptrice | Acier doux |
