Détails sur le produit:
Conditions de paiement et expédition:
|
| Théorie: | centrifuge | Débit: | 5-500m3/h |
|---|---|---|---|
| Tête: | 10-70m | Garantie: | 1 année |
| fréquence: | 50 /60 hertz | Pression: | Haute Pression |
| Carburant: | électrique | tension: | 220V/380V |
| Mettre en évidence: | pompes centrifuges submersibles verticales,Longue pompe verticale d'axe |
||

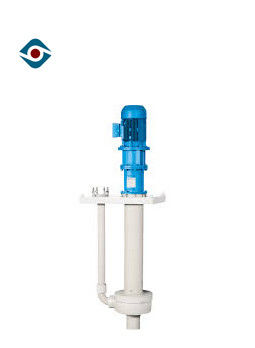

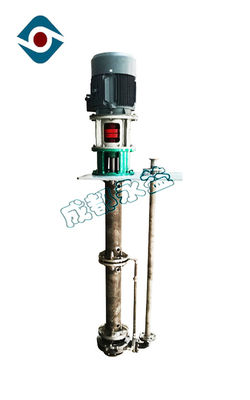

Pompe effluente submersible verticale de pompes centrifuges avec le long axe ISO9001
Description de produit
la pompe de ZAL-séries est étape unique, simple-aspiration, pompe centrifuge submergée par verticale avec le long axe. Cette pompe est conçue selon IS05199 standard. L'axe de pompe est soutenu par des incidences de glissement dans le corps de couverture de pompe et d'incidence de glissement ; l'incidence supérieure adopte l'incidence anti-abrasive et lubrifiee par la graisse de base de lithium.
Paramètre technique
|
Modèle |
tournez la vitesse n=2950r/min |
tournez la vitesse n=1475r/min |
||||||
|
Écoulement (m3/h) |
Tête (m) |
ρ=1 |
ρ=1.35 |
Écoulement (m3/h) |
Tête |
ρ=1 |
ρ=1.35 |
|
|
Puissance de moteur |
Puissance de moteur |
|||||||
|
ZAL25-200 |
7.5-11.5 |
28-49 |
2.2-5.5 |
3-7.5 |
4-5.8 |
6.5-12 |
0.75-1.1 |
0.75-1.1 |
|
ZAL25-250 |
10.8-12.5 |
46-78 |
5.5-11 |
7.5-15 |
5.4-6.3 |
11.5-19.5 |
1.1-1.5 |
1.5-2.2 |
|
ZAL25-315 |
15.3-20 |
74-130 |
15-30 |
22-37 |
7.6-10 |
18.5-32 |
2.2-3 |
2.2-4 |
|
ZAL40-160 |
20-28 |
16-33 |
2.2-5.5 |
3-7.5 |
9.5-14 |
4.5-8 |
0.75-1.1 |
0.75-1.1 |
|
ZAL40-200 |
18-29 |
20-53 |
4-11 |
5.5-15 |
9.5-14.5 |
7-13 |
1.1-1.5 |
1.1-2.2 |
|
ZAL40-250 |
21-32 |
47-78 |
7.5-18.5 |
11-22 |
10.5-16 |
11-19.5 |
1.1-3 |
1.5-4 |
|
ZAL40-315 |
29-42 |
61-115 |
15-37 |
22-45 |
15-21 |
15-29 |
3-5.5 |
4-7.5 |
|
ZAL50-160 |
31-50 |
17-34 |
3-11 |
4-15 |
16.5-25 |
4-8.4 |
0.75-1.5 |
1.1-2.2 |
|
ZAL50-200 |
43-62 |
28-82 |
7.5-18.5 |
11-22 |
22-31 |
7-13 |
1.1-3 |
1.5-3 |
|
ZAL50-250 |
50-70 |
45-82 |
15-30 |
18.5-37 |
26-35 |
11-20 |
2.2-4 |
3-5.5 |
|
ZAL50-315 |
57-87 |
57-115 |
22-55 |
30-75 |
30-44 |
14-28 |
3-11 |
4-11 |
|
ZAL50-400 |
60-82 |
102-194 |
45-110 |
75-160 |
30-41 |
25-48 |
7.5-15 |
11-22 |
|
ZAL80-160 |
66-94 |
17-32 |
5.5-15 |
7.5-18.5 |
34-47 |
4-8 |
1.1-2.2 |
1.1-3 |
|
ZAL80-200 |
70-103 |
30-54 |
11-30 |
15-37 |
36-51 |
7.5-12.5 |
1.5-4 |
2.2-5.5 |
|
ZAL80-250 |
87-127 |
45-82 |
22-45 |
30-75 |
46-64 |
11-20 |
3-7.5 |
4-11 |
|
ZAL40-315 |
90-141 |
74-127 |
37-90 |
45-132 |
45-70 |
18-33 |
5.5-15 |
7.5-18.5 |
|
ZAL80-400 |
116-171 |
95-187 |
75-160 |
90-220 |
53-85 |
25-46 |
11-22 |
15-30 |
|
ZAL100-160 |
110-162 |
12-29 |
7.5-22 |
11-30 |
55-81 |
3-7.2 |
1.1-3 |
1.5-4 |
|
ZAL100-200 |
135-193 |
26-50 |
18.5-45 |
30-55 |
70-95 |
6-12.5 |
3-5.5 |
3-7.5 |
|
ZAL100-250 |
170-230 |
44-79 |
37-75 |
45-90 |
90-115 |
10-20 |
5.5-11 |
7.5-15 |
|
ZAL100-315 |
170-250 |
71-126 |
75-132 |
75-200 |
86-125 |
17.5-31 |
11-18.5 |
11-30 |
|
ZAL100-400 |
224-300 |
105-194 |
110-250 |
160-355 |
115-150 |
26-48 |
15-37 |
22-45 |
|
ZAL150-250 |
310-190 |
40-74 |
55-110 |
75-160 |
155-195 |
10-18.5 |
11-15 |
11-22 |
|
ZAL150-315 |
310-442 |
68-125 |
90-250 |
132-355 |
150-220 |
17-32.5 |
15-30 |
18.5-45 |
|
ZAL150-400 |
400-520 |
113-502 |
200-400 |
280-500 |
200-260 |
28-51 |
30-55 |
37-75 |
|
ZAL150-500 |
|
|
|
|
208-300 |
45-77 |
45-110 |
75-132 |
|
ZAL150-630 |
|
|
|
|
220-360 |
60-115 |
75-200 |
110-250 |
|
ZAL200-250 |
470-610 |
32-72 |
75-160 |
90-220 |
240-305 |
8-17.5 |
11-22 |
15-30 |
|
ZAL200-315 |
480-710 |
65-122 |
132-355 |
185-450 |
350-350 |
15-30 |
18.5-45 |
22-55 |
|
ZAL200-500 |
|
|
|
|
330-495 |
48-84 |
75-185 |
90-220 |
|
ZAL200-560 |
|
|
|
|
350-540 |
62-105 |
110-250 |
132-355 |
|
ZAL200-630 |
|
|
|
|
372-580 |
75-132 |
132-315 |
185-450 |
|
ZAL250-315 |
|
|
|
|
424-545 |
13-27 |
30-55 |
37-75 |
|
ZAL250-400 |
|
|
|
|
500-660 |
24-49 |
53-132 |
75-160 |
|
ZAL250-500 |
|
|
|
|
630-800 |
42-82 |
110-280 |
160-400 |
|
ZAL250-560 |
|
|
|
|
665-860 |
57-106 |
160-400 |
250-560 |
|
ZAL300-400 |
|
|
|
|
780-1050 |
26-48 |
90-200 |
132-280 |
|
ZAL300-500 |
|
|
|
|
870-1240 |
42-78 |
160-450 |
250-560 |
|
ZAL300-560 |
|
|
|
|
950-1340 |
56-104 |
280-560 |
400-800 |
|
ZAL300-630 |
|
|
|
|
950-1450 |
75-132 |
355-1000 |
500-1400 |
|
ZAL300-500 |
|
|
|
|
1300-1870 |
38-74 |
220-630 |
315-1000 |
|
ZAL300-560 |
|
|
|
|
1500-2040 |
54-98 |
355-900 |
500-1250 |
Données techniques
Modèle : pompe centrifuge submergée par verticale de ZAL-séries
Taille de décharge : 32mm~200mm
Taille d'admission : 50mm~250mm
Capacité : ³ /h de 5~500 m
Tête : 10 | 70 m
Efficacité maximale : 70%
NPSH : 1.4m~4.5m
Puissance maximum permise de moteur : 315 kilowatts
Dimension particulaire maximum permise : /
Type de joint : joint d'étanchéité
Poids de pompe : jusqu'à 3000kg
T/MN : 1450 r/min ou 2900 r/min
Structure
Caractéristique
|
La structure d'axe est sûre et fiable. |
|
Des composants de rotor peuvent être ajustés axialement |
|
Les pièces de rotor sont soutenues par les points multiples, et la pompe fonctionne sans risque et sûrement. |
|
Incidence de glissement avec la lubrification externe |
|
En adoptant la structure de protection d'axe, prolongez la durée de vie de l'incidence de glissement |
Détails
Dimension d'installation
Emballage et expédition
| MOQ | 1 ensemble |
| Port | Changhaï |
| Paiement | T/T, L/C, Western Union |
| Capacité d'approvisionnement | 300 ensembles/mois |
| Empaquetage | emballage libre de boîte en bois d'exportation de fumigation |
| Délai de livraison | 5-25days selon la quantité d'ordre |
| Expédition | Par la mer, par avion, par chemin de fer |
