Détails sur le produit:
Conditions de paiement et expédition:
|
| Écoulement maximum: | 1000m3/h | Tête maximum: | 120M |
|---|---|---|---|
| marque: | Yongyi de Chengdu | Cachetage d'axe: | Joint mécanique et emballage |
| Mots-clés: | Pompe chimique centrifuge industrielle | Autres Noms: | Pompe horizontale de processus chimique |
| Mettre en évidence: | pompe chimique à haute pression,pompe chimique électrique |
||

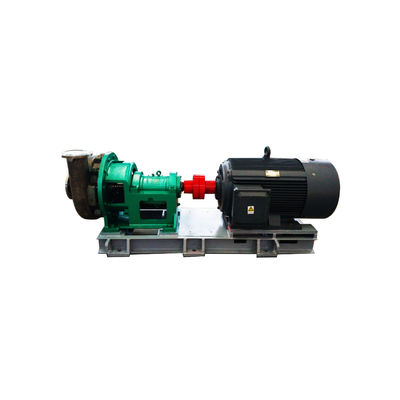

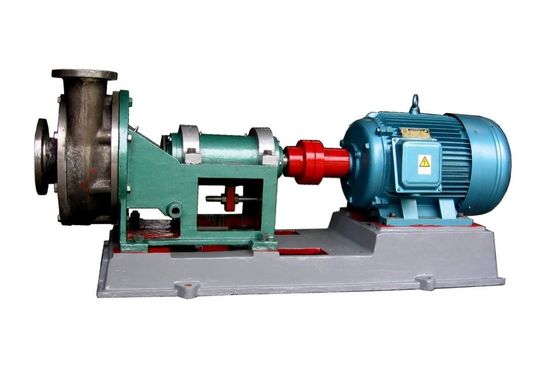

Pompe centrifuge résistante horizontale de pompe industrielle à haute pression de processus chimique
Caractéristique de structure
1. Fente de radial, porte arrière, pompe centrifuge de volute simple d'aspiration d'étape unique
5. Le corps d'incidence est lubrifié avec la graisse ou le pétrole
Champs d'application :
1) acides organiques et inorganiques tels que l'acide nitrique, l'acide sulfurique, l'acide chlorhydrique et l'acide phosphorique.
2) hydroxyde de sodium ou carbonate de sodium, solution alcaline etc.
3) Solution saline.
4) produits pétrochimiques liquides, composés organiques et d'autres matières premières et produits corrosifs.
Type de roue à aubes
les WD-séries de pompes centrifuges horizontales anticorrosion et résistantes à l'usure sont disponibles dans diverses formes de roue à aubes, telles que la roue à aubes fermée, la roue à aubes semi-ouverte, la roue à aubes ouverte, et la roue à aubes de tourbillonnement, selon le milieu. Très utilisé dans divers médias de fonctionnement tels que des suspensions de particules, des fibres de ruban et des un peu de gaz.
La roue à aubes fermée et la roue à aubes semi-ouverte conviennent au petit contenu solide de conditions moyennes et à la petite dimension particulaire. La roue à aubes ouverte convient au milieu de cristallisation. La roue à aubes de tourbillonnement convient au milieu avec le contenu solide élevé et la granularité élevée.
| 1 | Vis de blocage | 2 | Écrou de roue à aubes |
| 3 | Corps de la pompe | 4 | Roue à aubes ouverte de vortex de roue à aubes de roue à aubes semi-ouverte étroite de roue à aubes |
| 5 | Chambre vice de roue à aubes | 6 | Roue à aubes vice |
| 7 | Chambre d'emballage | 8 | Axe |
Paramètre technique
|
modèle |
Représentation d'eau propre |
||||||
|
écoulement (m3/h) |
tête (m) |
vitesse (r/min) |
maximum efficacité (%) |
NPSH (NPSHr) m |
poids principal de pompe Kilogramme |
composant d'axe |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1,1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1,1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1,1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1,1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1,4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1,5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1,7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1,7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1,5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1,7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2,0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2,0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2,0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1,9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2,5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2,5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2,8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3,2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3,4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3,6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3,8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4,2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4,2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4,5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5,2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6,5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6,5 |
910 |
90 |
Structure
| *1 | Vis de blocage | *8 | Chambre vice de roue à aubes | 15 | Bride de roulement avant | 22 | Bac à huile | *29 | Douille |
| 2 | Garniture | 9 | Joint circulaire | *16 | Incidence avant | 23 | Écrou d'ajustement | 30 | Anneau de joint de l'eau |
| *3 | Écrou de roue à aubes | *10 | Roue à aubes vice | 17 | Corps d'incidence | 24 | Vis d'approche | 31 | Remplisseur |
| 4 | Joint circulaire | *11 | Chambre d'emballage | 18 | Parenthèse d'incidence | 25 | Parenthèse de corps d'incidence | 32 | Joint circulaire |
| *5 | Roue à aubes | 12 | Joint circulaire | *19 | Incidence arrière | *26 | axe | *33 | clés |
| *6 | Corps de la pompe | 13 | Bec de l'eau de rinçage | 20 | Couverture d'incidence arrière | 27 | Couverture de bouclier | ||
| 7 | Joint circulaire | 14 | L'eau maintenant le plat | 21 | Clé | 28 | Glande d'emballage |
FAQ
1. Q : Êtes-vous un fabricant ou une société commerciale ?
A : Nous sommes un fabricant établi en 1995, fabricant professionnel de la pompe de produit-processus et mélangeur économiseur d'énergie avec l'expérience de plus de 20 ans.
2. Q : Quel est votre délai de livraison ?
A : L'ordre en lots sera embarqué dans un délai de 40 jours ouvrables après réception du dépôt.
3. Q : Quelle est votre politique de service de garantie ?
A : 12 mois pour tous les produits, et garantie de quelques produits est 24months.
4. Q : Quelle information que je dois offrir pour la citation ?
A : Milieu : __________pH : ______
Densité : La température de _____: _______
Capacité/écoulement : Tête de ________m3/h : _________m
Tension : Fréquence de ____________V : _________Hz
Puissance : _____________KW
5. Q : Quelle est votre quantité minimum ?
A : Un ensemble est également bien accueilli à nous.
