Détails sur le produit:
Conditions de paiement et expédition:
|
| উপধূপন: | Vortex | Débit: | 8~800m3/h |
|---|---|---|---|
| Tête: | 10~50m | Vitesse: | 1500rpm |
| Protection de pompe: | IP44/IP54 | Puissance: | 250kw |
| température: | -50℃-130℃ | ||
| Mettre en évidence: | pompes de submersible de roue à aubes de vortex,pompe périphérique de roue à aubes |
||

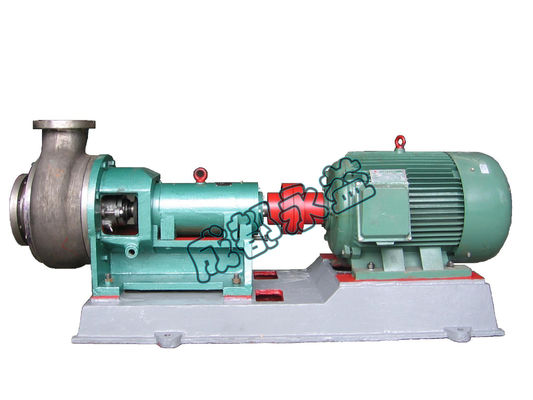

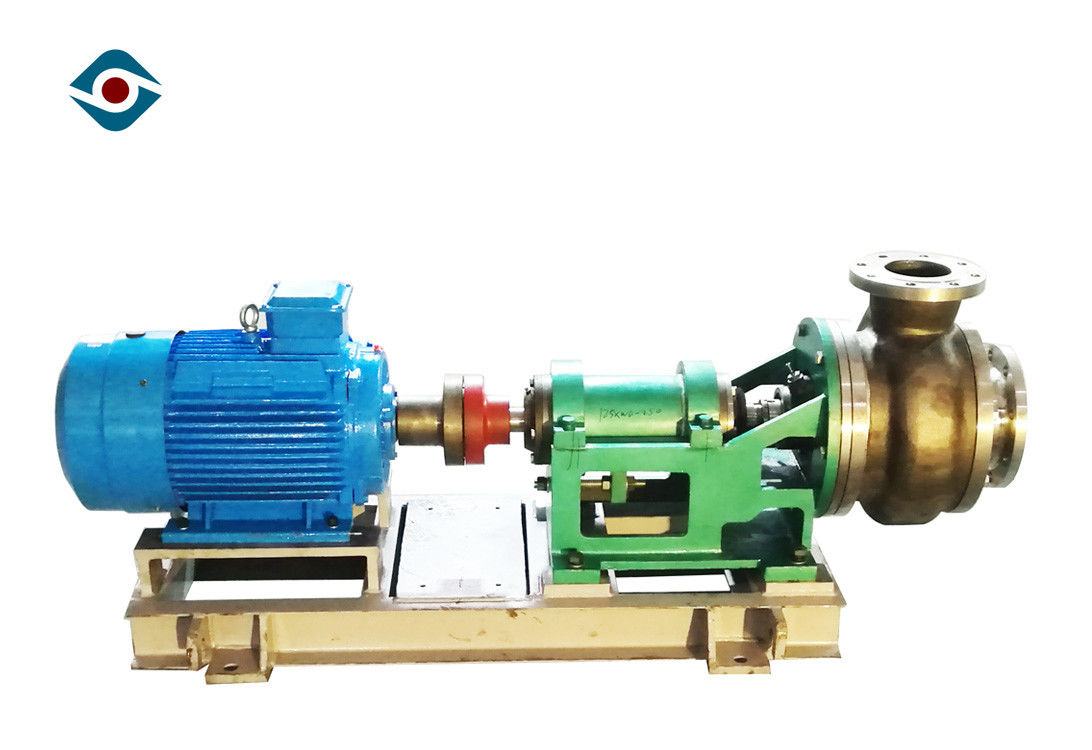

Grande pompe de roue à aubes de vortex de l'écoulement 380V, pompe périphérique de processus chimique
Caractéristiques
Le ♦ la ligne centrale du débouché est soutenu par un encorbellement. Le corps de la pompe hypersustentateur de grand-écoulement adopte la double volute avec la petite force radiale et l'enroulement dynamique petit, la pompe fonctionne sans à-coup,
La conception résistante d'axe de ♦ adopte le rouleau cylindrique et un ensemble d'incidences angulaires de contact, qui peuvent soutenir une plus grande charge radiale et une charge axiale, et renforce la rigidité globale de l'axe de pompe. En même temps, la roue à aubes fait le contrôle et la correction de l'équilibre statique. La pompe fonctionne avec la basse vibration, à faible bruit, qui est très salutaire à la durée de vie des joints et des incidences d'axe
Le ♦ la force axiale de la pompe de vortex de XWD est conception sèche de structure. La roue à aubes est fixe sur l'axe par l'écrou et la douille de roue à aubes. Il y a un joint circulaire entre l'écrou de roue à aubes et la roue à aubes, la roue à aubes et la bague. Dans la condition normale de travail, l'axe de pompe ne touche pas le milieu et n'est pas corrodé par le milieu, qui améliore la sécurité et la fiabilité de l'opération de pompe.
Chaîne de paramètre
| Modèle de ► : pompe de vortex de XWD-séries |
| Pression de ► : 1.6MPa |
| Capacité de ► : ³ /h de 8~750m |
| Tête de ► : 15~60m |
| Efficacité maximale de ► : 69% |
| Poids de pompe de ► : jusqu'à 1500kg |
| ► T/MN : 1450r/min |
| Puissance de moteur de ► : 250KW |
| La température de ► : -50℃-130℃ |
Paramètre technique
|
Modèle |
Représentation d'eau propre | ||||
|
Écoulement (³ de m /h) |
Tête (m) |
Vitesse tournante (r/min) |
Efficacité (%) |
NPSHr (m) |
|
| 40XWD-250 | 8-20 | 15-27 | 1450 | 29 | 2,4 |
| 40XWD-315 | 10-30 | 25-40 | 1450 | 32 | 2,6 |
| 50XWD-250 | 30-50 | 15-28 | 1450 | 35 | 2,5 |
| 50XWD-315 | 30-50 | 25-40 | 1450 | 35 | 2,6 |
| 50XWD-400 | 30-50 | 38-60 | 1450 | 32 | 2,8 |
| 65XWD-250 | 50-80 | 15-25 | 1450 | 38 | 2,2 |
| 65XWD-315 | 50-80 | 25-40 | 1450 | 40 | 2,4 |
| 65XWD-400 | 50-80 | 38-60 | 1450 | 37 | 2,6 |
| 80XWD-250 | 80-120 | 15-25 | 1450 | 45 | 2,6 |
| 80XWD-315 | 80-120 | 22-38 | 1450 | 46 | 2,7 |
| 80XWD-400 | 80-120 | 35-55 | 1450 | 47 | 2,9 |
| 100XWD-250 | 120-180 | 10-20 | 1450 | 51 | 2,7 |
| 100XWD-315 | 120-180 | 18-35 | 1450 | 52 | 2,8 |
| 100XWD-400 | 120-180 | 35-50 | 1450 | 54 | 2,8 |
| 125XWD-250 | 180-250 | 10-20 | 1450 | 55 | 2,9 |
| 125XWD-315 | 180-250 | 18-35 | 1450 | 57 | 3,1 |
| 125XWD-400 | 180-250 | 35-50 | 1450 | 60 | 3,2 |
| 150XWD-315 | 250-350 | 20-35 | 1450 | 62 | 3,2 |
| 150XWD-400 | 250-350 | 32-50 | 1450 | 65 | 3,2 |
| 300XWD-315 | 350-650 | 20-30 | 1450 | 65 | 3,3 |
| 200XWD-400 | 650-650 | 28-45 | 1450 | 67 | 3,3 |
| 250XWD-400 | 450-750 | 28-45 | 1450 | 69 | 3,3 |
Milieu de pompage
|
Industrie chimique |
Acide nitrique, acide sulfurique, acide chlorhydrique et acide phosphorique etc. |
|
Pharmacie |
Liquide de nutrition, produits biologiques etc. |
|
L'autre industrie |
Industrie de Contruction, industrie en plastique, industrie textile, agent etc. de flottaison de charbon. |
Emballage
Boîte en bois d'exportation libre de qualité de fumigation
