Détails sur le produit:
Conditions de paiement et expédition:
|
| Débit: | 4 | ³ /h de 3000 m | Tête maximum: | 130 M |
|---|---|---|---|
| couleur: | Personnalisé | Théorie: | Pompe de boue |
| Mettre en évidence: | pompe centrifuge horizontale de boue,pompe industrielle de boue |
||

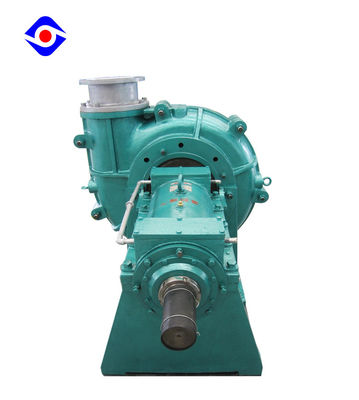

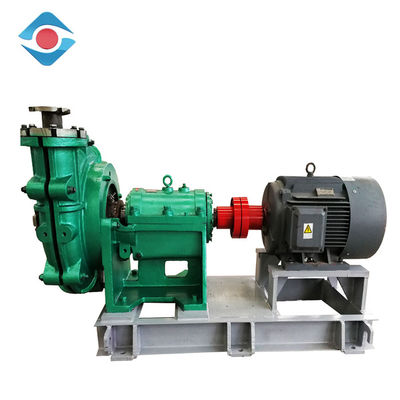

Pompe horizontale résistante adaptée aux besoins du client de boue de cas de fente pour le dragage de extraction de gravier de sable
Chaîne de paramètre
| Tête | 10 | 130 m |
| Capacité | 4 | ³ /h de 3000 m |
| Taille de décharge | 20mm~350mm |
| Taille d'admission | 32mm~400mm |
| Efficacité maximale | 70% |
| NPSH | 0m~3m |
| Puissance maximum permise de moteur | 315 kilowatts |
| Diamètre | 200mm~470mm |
Principe de fonctionnement
Les organes mobiles principaux de la pompe de boue sont la roue à aubes et l'enveloppe de pompe, la roue à aubes est placée dans l'axe de pompe, et le moteur relié dans une totalité. Les lames de roue à aubes expulsent le fluide pour tourner. En même temps, l'écoulement du fluide du centre au bord de la roue à aubes sous l'action de la force à inertie sort de la roue à aubes à la grande vitesse, dans la chambre de pression, et alors par le diffuseur pour la décharger, ce processus s'appelle le processus à eau sous pression. Au bord d'écoulement de fluide de la roue à aubes, un secteur de basse pression est formé au centre de la roue à aubes. Quand il a assez de vide, le fluide entre dans la roue à aubes par la chambre d'aspiration sous la pression latérale d'aspiration (pression habituellement atmosphérique), qui s'appelle le processus d'absorption. Pendant que la roue à aubes tourne sans interruption, le fluide est déchargé et sans interruption inhalé pour former le travail continu.
Paramètre technique
|
Modèle |
Représentation claire de l'eau |
||||
|
Écoulement Q
|
Tête |
Vitesse tournante n |
Puissance (Pa) d'axe |
Η d'efficacité |
|
|
(³ de m /h) |
m |
r/min |
kilowatt |
% |
|
|
300ZJ (G) - I-A |
704-2333 |
30.6-80 |
490-980 |
135-505 |
66-81 |
|
250ZJ (G) - I-A |
405-1480 |
29.1-128.7 |
730-980 |
58.3-652 |
54-76.9 |
|
200ZJ (G) - I-A |
256-976 |
28-133.7 |
730-980 |
60.3-448.1 |
50-79.6 |
|
150ZJ (G) - I-A |
164-600 |
19.4-91.2 |
730-980 |
15.8-161.5 |
46.1-74.6 |
|
100ZJ (G) - I-A |
86-360 |
16-100.2 |
980-1480 |
6.7-105.5 |
58.7-70.4 |
|
80ZJ (G) - I-A |
60-242 |
15.7-109.8 |
980-1480 |
5.5-115.9 |
38.8-66.7 |
|
65ZJ (G) - I-A |
28-69 |
11.2-34.8 |
960-1460 |
1.7-10.8 |
54.2-63.5 |
|
50ZJ (G) - I-A |
31-111 |
34.3-110.7 |
970-1480 |
9.7-66.9 |
12.2-45.1 |
|
40ZJ (G) - I-A |
9-23 |
9.1-44.6 |
1400-2900 |
0.3-4.7 |
33.2-52.4 |
Structure
Caractéristique
Application
1) utilisé à l'usine de concentration pour transporter la boue et les produits de queue de concentré
2) utilisé pour transporter le milieu à l'usine de charbonnage
3) utilisé pour transporter la boue il est facile cristalliser qu'à température élevée dans l'usine en aluminium
4) utilisé pour transporter la boue à l'usine de ciment
Dimension d'installation
Base simple
Partager la base
